ゴム用粉砕機

食品プラスチック用スパイス用

概要

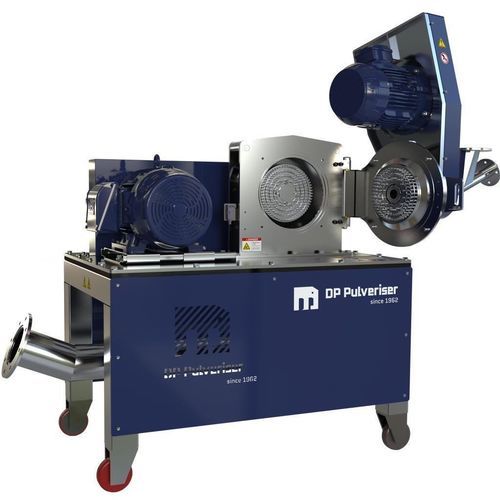

DP Pulverizerの低温粉砕機は、液体窒素を用いて熱に敏感な物質、粘着性、弾性、油性の材料を超微粉砕し、汚染を最小化する統合プロセスシステムです。冷却、供給、粉砕、温度制御、製品回収、ガス処理を組み合わせて、パイロットから生産まで再現性のある粒度管理を可能にします。

低温粉砕機とは
低温粉砕機は材料を非常に低温に冷却（一般に液体窒素を使用）し、延性や弾性、油性の物質を脆化させ、機械的衝撃やせん断で綺麗に破砕させることで効率的な粒径低減を実現します。

低温粉砕の必要性

• 粉砕中の発熱と熱分解を防止
• 塑性化や溶融によるすりつぶしを回避し、クリーンな破砕を実現
• 弾性材料やゴム様材料の粉砕を可能にする
• 粘着性や油性材料の凝集や詰まりを低減

材料特性の変化

• ポリマーは脆化して塑性変形せず破砕される
• ゴム・エラストマーは弾性を失い、目標粒径まで粉砕可能になる
• 油脂は固化し、効果的な微粉砕が可能になる
• 粘着材料は粘着性を失い、流動性と取扱いが向上する

典型的な温度範囲
運転温度は材料や冷却方式により概ね−80°C〜−196°Cの範囲が一般的です。液体窒素は入手性と不活性性から最も多く用いられます。

主な用途

• プラスチック・ポリマー
• ゴム・エラストマー
• 香辛料、ハーブ、食品原料
• ニュートラシューティカル、植物由来素材
• 医薬品原薬および熱に敏感な化合物
• 特殊化学品、顔料、接着剤、ワックス、樹脂
• バイオマテリアル、リサイクル、電池材料の処理

低温粉砕をシステムとして実装する
低温粉砕は以下を含む統合システムとして提供されます：冷媒の貯蔵と注入、予冷／コンディショニングゾーン、低温対応の機械式粉砕機（ピンミル、ハンマーミル等）、温度監視・制御、製品回収（サイクロン、フィルター、密閉容器）、排気と酸素監視。供給速度、粉砕速度、窒素注入の調整により一貫した粒度と最適なLN₂使用を達成します。

製品品質向上の理由

• 粒子のクリーンな破砕と狭い粒度分布
• 不活性雰囲気による酸化低減と熱分解の抑制
• 粒子形状、流動性の改善および効能・機能性の保持
• 使用可能な収率の向上と再処理や過粉砕の低減

DP Pulverizer低温粉砕機の利点

• アフターマーケットの窒素追加ではなく、統合された低温システムとして設計
• 熱に敏感な材料、弾性材料、油性や処理困難な材料に対する安定した粉砕性能
• 予測可能な粒度管理と向上した収率
• 予冷ゾーン、精密注入、断熱部材によるLN₂使用の最適化
• パイロットから生産までの連続運転と拡張性ある設計
• PLC/HMI、制御換気、酸素監視、アラーム等の自動化と安全機能
• 低温環境下での摩耗低減とメンテナンスダウンタイムの短縮

欠点／留意点

• 継続的な冷媒（LN₂）消費による運用コスト上昇
• 常温粉砕に比べてシステムが複雑（低温タンク、断熱配管、注入・換気設備、O₂監視）
• 低温対応部品と統合制御のための初期投資が大きい
• 設備要件：低温貯蔵スペース、窒素排気の換気および法規対応
• 常温で問題なく粉砕できる材料には不要

システム構成要素（典型）

• 供給：スクリューフィーダ、ベルト／振動フィーダ、ロータリーバルブ、ロスインウェイト給餌
• 低温供給：LN₂タンク、低温バルブ、注入ノズル、断熱配管
• 予冷／コンディショニングゾーンで均一な脆化を確保
• 低温対応ミル：ピンミル、ハンマーミル、インパクトミル等
• 温度監視・制御：センサ、窒素注入制御、給餌率・滞留時間制御
• 製品回収：サイクロン、バッグ／カートリッジフィルタ、密閉排出容器、惰性ガスブランキング
• 窒素排気と換気：制御換気および酸素監視
• 制御と自動化：PLC/HMI、レシピ運転、アラーム、プロセス制御の連携
• 構造フレームと断熱で熱取得とLN₂消費を低減

典型的な性能結果

• 熱に敏感で弾性のある材料に対して変形ではなくクリーンな破砕
• 狭い粒度分布と向上した流動性
• 食品、ニュートラシューティカル、医薬品材料の風味、効能および化学的完全性の保持

技術仕様

• 冷却媒体：液体窒素（LN₂）、不活性な工程雰囲気
• 典型温度範囲：概ね−80°C〜−196°C（材料依存）
• 一般的なミル種別：ピンミル、ハンマーミル、インパクトミル（低温仕様）
• 主要要素：給餌システム、予冷ゾーン、LN₂注入、低温ミル、温度制御、製品回収、排気／換気、PLC/HMI自動化
• 製品取扱い：密閉収集と不活性化により吸湿や酸化を防止
• 安全機能：制御された窒素注入／放出、酸素監視、耐圧および断熱部材、PLCアラーム
• 適用分野：食品＆ニュートラシューティカル、医薬品、エラストマー＆プラスチック、化学＆顔料、バイオマテリアル＆リサイクル
