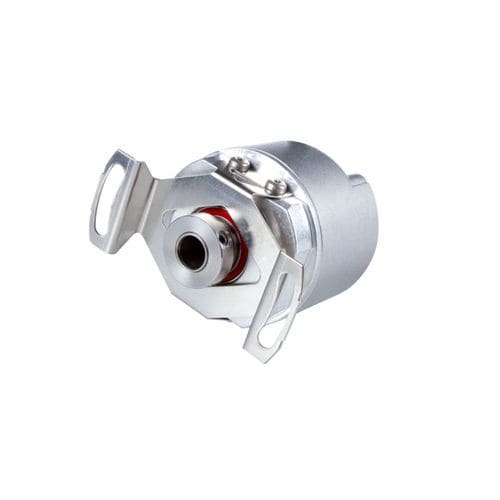

インクリメンタルロータリエンコーダ ERN 1000

ブラインドシャフト5VDC4.5VDC

ベアリング一体型のインクリメンタルロータリーエンコーダ 最大±0.5 mmの優れた軸方向公差 ブラインド中空軸 ±18"までの位置決め精度 インターフェース：1 VPP、TTL、HTL ハウジング径 ≈ 35 mm ダイレクトシャフトカップリング エンコーダの中空シャフトにより、相手軸に直接カップリングできます。追加のロータカップリングは不要です。高い剛性により、制御ループの帯域幅を拡大できると同時に、誤差を大幅に低減し、設置の複雑さも軽減します。 高精度な位置決め ベアリングとステータカップリングを備えたロータリーエンコーダは、一貫して高い精度を保証します。 最適にマッチングされた構成部品により、システム精度は±18秒角まで達成されます。 柔軟なカップリング ステーターカップリングは、モーターとロータリーエンコーダ間の遊びを補償し、それによって誤差を補正します。最大±0.5 mmの傾きや軸方向の遊びでも、確実に補償することが可能です。 また、ステーターカップリングにより、平面への取り付けも容易になります。 コンパクトな設計 本シリーズのロータリーエンコーダは、外径わずか35 mmのコンパクトな設計でありながら、高い堅牢性と信頼性を備えています。設置面積が小さいため、設置スペースが非常に限られている場所での使用に最適です。
