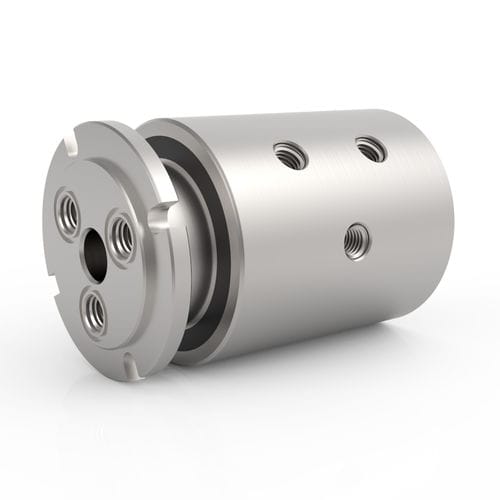

水用ロータリージョイント GPS 3

オイル化学製品ガス用

概要
GPS Series 3通路回転ユニオンは、1つの回転インターフェースで3つの独立した媒体流路を伝送します。真空および双方向圧に対応する特殊なシール技術を採用し、NPTねじ接続を標準装備、パッセージねじ取付けまたはOリング面シールグランドの埋め込み取付けをサポートする軸構成を備えています。耐食性や水系用途にはステンレス製ハウジングが標準で、非腐食性用途には炭素鋼の選択肢があります。GPS Seriesは電気スリップリングと直接統合できるよう設計されており、流体と電力・信号・データの同時伝送が可能です。

主な特長

• 3つの独立した流路（3通路設計）
• 真空および双方向圧に対応するシール
• 標準はステンレス構造（炭素鋼オプションあり）
• NPTねじ接続（シリーズ全体で他の接続も利用可能）
• パッセージねじ取付けまたはOリング面シールグランド取付け用の軸構成
• 電気スリップリングとの直接統合を想定した設計

使用可能な圧力（例）
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5,000 PSI [345 BAR]; 7,500 PSI [515 BAR]（本ページのGPS）; 20,000 PSI [1,375 BAR]; カスタムオプションあり

最大回転数の例
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM（本ページのGPS）; カスタムオプションあり

接続タイプ（例）
ASME-BPE; BSPP; BSPT; NPT（本ページのGPSモデル）; SAE-ORB; 中圧・カスタムオプションあり

対応媒体（例）

• 空気 / ガス
• 化学薬品
• クーラント
• DI水 / 水道水
• 油 / 油圧
• 水 / グリコール

注意事項
一部の化学薬品や水系媒体を使用するアプリケーション、また高温環境では代替シール材料や特別なシール選定が必要になる場合があります。性能値（圧力、回転数、トルク、寿命）は媒体、温度、回転速度、使用サイクルなどの組み合わせパラメータに依存し、構成により異なります。定格最大回転に近い連続運転や高温条件では、別の材料やオプションが必要となる場合があります。

仕様

• シリーズ名: GPS Series
• 設計: 3つの独立した流路（3通路回転ユニオン）
• 最大圧力（本ページのGPSの典型値）: 7,500 PSI [515 BAR]
• 最大回転数（本ページのGPSの典型値）: 500 RPM
• 最大真空: 30 in HG
• 温度範囲: 0° F～220° F [-18° C～105° C]（高温は代替シールが必要）
• 接続タイプ（GPSモデルの標準）: NPTねじ接続
• ハウジング材質: ステンレス（非水/非腐食用途には炭素鋼も可）
• 軸材質 / 仕上げ: ステンレス（TDC仕上げ）
• 取付オプション: パッセージねじ取付けまたはOリング面シールグランドの埋め込み取付け
• 統合: 流体と電気の同時伝送のため、電気スリップリングとの直接統合を想定
• 回転に必要な典型最小トルク（製品群の例）: 1.5 ft-lbs [2.03 Nm] から 24.7 ft-lbs [33.49 Nm]（モデル・ボアにより異なる）
• 入手可能な部品/サイズ: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630 など
