水用ロータリージョイント GPS 6

オイル真空用化学製品

概要

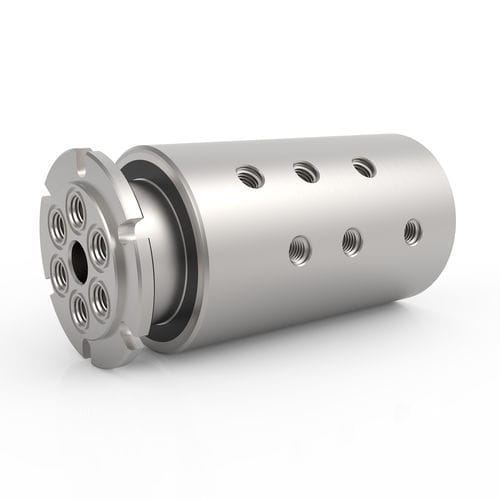

GPS Series の6通路ロータリーユニオンは、真空および双方向圧力に対応する専用シール技術を採用し、異なる媒体を同時に流通させるための6つの独立した通路を備えています。腐食性媒体や水系媒体向けにステンレス製ハウジングが用意され、非腐食用途向けに炭素鋼モデルもあります。GPS 6通路モデルは NPT ねじ接続を採用し、ねじ取り付け式の通路取り付けまたはOリング面シールによるフラッシュマウントのいずれかを許容するシャフト構成です。GPS シリーズは電気スリップリングと直接統合できるよう設計されており、流体の伝送と電力・信号・データ伝送を組み合わせることが可能です。

主な仕様のハイライト
最大圧力: 7,500 PSI [515 BAR] • 最大回転数: 500 RPM • 接続種別: NPT • 最大真空: 30 HG • 温度範囲: 0° F ～ 220° F [-18° C ～ 105° C]

対応媒体

• 空気 / ガス
• 化学薬品
• 冷却液
• DI / 水道水
• 油 / 油圧
• 水 / グリコール

接続タイプ（例）

• NPT（GPS 6通路モデルの標準）
• シリーズ別バリアントで提供されるその他の接続: BSPP、BSPT、SAE-ORB、ASME-BPE、中圧およびカスタム接続（シリーズ依存）

構成（主要モデルデータ）

型番 | 接続 | 通路径 | 直径 | 長さ | 貫通穴 | 最小トルク*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

付属媒体 / アクセサリに関する注記

• GPS シリーズの性能に関する圧力対トルクおよび圧力対回転数グラフが利用可能です。
• 流体伝送と電気伝送を組み合わせるための電気スリップリング統合オプションがあります。

技術仕様

• シリーズ / 型式: GPS Series (6-Passage)
• 最大圧力: 7,500 PSI [515 BAR]（シリーズ能力）
• 最大回転数: 500 RPM（シリーズ能力）
• 最大真空: 30 HG
• 温度範囲: 0° F ～ 220° F [-18° C ～ 105° C]
• 接続種別 (GPS 6通路): NPT（他の接続オプションは別シリーズで提供）
• ハウジング材質: ステンレス鋼（非腐食用途には炭素鋼オプションあり）
• シャフト材質 / 仕上げ: ステンレス鋼（TDC 表示）
• 対応媒体: 空気/ガス、化学薬品、冷却液、DI/水道水、油/油圧、水/グリコール
• 構成: 複数の型番（GPS-161、GPS-261、GPS-361、GPS-460、GPS-561）で通路径、直径、貫通穴、最小トルク要件が異なる
• ダウンロード可能: シリーズカタログおよび設置/取り付けドキュメント（PDF）
• 注記: 寿命およびトルク要件は媒体、圧力、速度、稼働サイクルの組み合わせに依存します。特定の媒体や高温用途では代替シール材が必要です。
