水用ロータリージョイント GPS 12

オイル真空用化学製品

製品概要

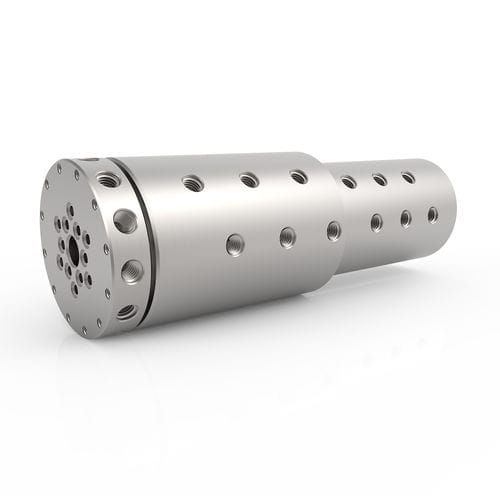

GPSシリーズの12通路回転ユニオンは、異なる媒体を同時に移送するために12の独立したフロー経路を配管します。高圧用途向けに設計されており、腐食性または水系媒体にはステンレス製、非腐食性流体には炭素鋼仕様が用意されています。シャフトおよびハウジングの標準ねじ接続はNPTです。軸方向のOリング面シールグランドは注文時に指定すればオプションで供給可能です。

主な特長

• 複数媒体の同時移送を可能にする12の独立通路
• 真空および双方向圧力に対応する高度なシール設計
• 標準はステンレス製ハウジングとシャフト；炭素鋼バリエーションあり
• シャフトおよびハウジング側に標準NPTねじ接続；軸方向Oリング面シールはオプション
• 電気用スリップリングとの統合に対応し、流体＋電気/データの複合伝送が可能

導入用仕様表（要約）
最大圧力 — シリーズ
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
その他 — カスタム

最大回転数 — シリーズ
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
その他 — カスタム

接続タイプ — シリーズ
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
中圧 — HPS
その他 — カスタム

適合媒体（要約）
空気/ガス、化学薬品、冷却液、DI/水道水、油/油圧、水/グリコール（食品用途や蒸気用途は特定シリーズまたはカスタムで対応可能；一部の媒体/温度組合せは代替シール材が必要）

製品説明
GPSシリーズの12通路ユニットは、高度なシール設計を採用し、真空および双方向圧力をサポートしながら最大12の独立した流路を配管します。ステンレス仕様は油圧、空気、冷却液、水、腐食性媒体に対応し、炭素鋼は腐食性媒体の適合が不要な用途に適しています。ユニットは電気用スリップリングと組み合わせて、1つのアセンブリで流体および電気/データを統合伝送できます。

構成 / 代表型番
一般的な構成モデル（例）：

• GPS-201-12 (GPSM-201-12)：接続 1/4"-18 NPT；通路径 0.250" [6.35 mm]；直径 4.437" [112.7 mm]；長さ 13.380" [339.85 mm]；スルーボア 0.750" [19.05 mm]；最低トルク（無圧、油/油圧）：19.2 ft-lbs [26.03 Nm]
• GPS-301-12 (GPSM-301-12)：接続 3/8"-18 NPT；通路径 0.375" [9.525 mm]；直径 4.937" [125.4 mm]；長さ 15.370" [390.40 mm]；スルーボア 0.750" [19.05 mm]；最低トルク（無圧、油/油圧）：26.2 ft-lbs [35.52 Nm]

取り付けおよび軸接続オプション

• 標準：シャフト側の放射状NPT接続（軸方向接続注文時は塞がれて出荷）
• オプション：軸方向Oリング面シール接続（注文時に指定）
• 一部構成でねじ付き取り付け穴あり

利用可能なオプション & 統合

• 軸方向Oリング面シールグランド — オプション、注文時に指定
• 流体＋電気/データの複合伝送のためのスリップリング統合
• 用途固有要件に応じたカスタム改造対応

性能データ & グラフ
メーカーはGPSシリーズの運転限界の定義および選定/サイズ決定支援のために、圧力対トルクおよび圧力対速度のデータを提供します。

注意
化学薬品や水系媒体を高温で使用する場合は代替シール材が必要になることがあり、温度限界とシール選定は性能と寿命に影響します。使用寿命は回転速度と運転サイクルに依存します。特定の媒体/温度組合せ（例：沸騰水、特定化学薬品など）は代替シール材を必要とします。

技術仕様

• シリーズ：GPS Series（12通路）
• 最大圧力：7,500 PSI [515 BAR]（シリーズ能力；他の圧力オプションはシリーズにより存在）
• 最大回転数：500 RPM（シリーズ能力；他の速度オプションはシリーズにより存在）
• 最大真空度：30 HG
• 温度範囲：0° F〜220° F [-18° C〜105° C]（より高温は代替シールが必要）
• ハウジング材質：ステンレス（炭素鋼バリエーションあり）
• シャフト材質：ステンレス（シャフトにTDC仕上げあり）
• 接続タイプ（標準）：NPT（軸方向Oリング面シールはオプション）
• 通路数：12の独立通路
• 典型的適合媒体：空気/ガス、化学薬品、冷却液、DI/水道水、油/油圧、水/グリコール
• 代表型番 / 例示寸法：GPS-201-12、GPS-301-12（主要寸法と最低トルク値は構成ブロック参照）
• 取り付け：放射および軸方向接続に対応；一部構成でねじ付き取り付け穴あり
