水用ロータリージョイント GPS 4

オイル化学製品ガス用

説明

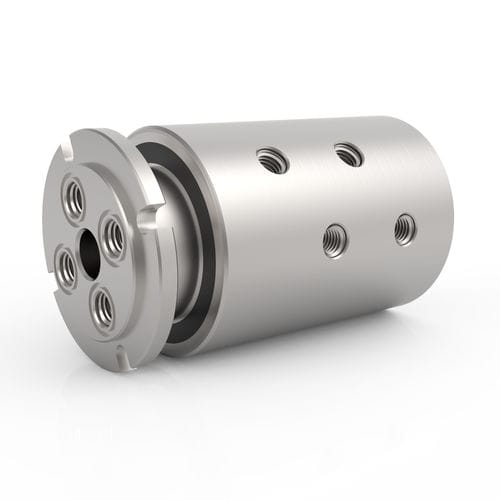

GPS Series の4通路ロータリーユニオンは、真空および双方向圧力に対応する特殊なシール技術を採用しています。4つの独立した通路により、異なる媒体を同時に移送できます。標準モデルはステンレス製ハウジングで、油圧、空気、クーラント、水およびその他の腐食性媒体に適しています。腐食性媒体の対応が不要な場合は炭素鋼モデルも用意されています。GPSの4通路モデルはNPTねじ接続を標準装備し、ねじ通路による取付けまたはOリング面シール槽によるフラッシュマウントが可能な独自のシャフト構成を持ちます。これらのユニオンは、電力・信号・データ伝送のための電気スリップリングと直接統合できるよう設計されています。

主な特長

• 異なる媒体を同時に移送できる4つの独立した通路
• 真空および双方向圧力に対応する特殊シール技術
• ステンレス製構造（腐食性媒体対応が不要な場合は炭素鋼モデルあり）
• GPS 4通路モデルはNPTねじ接続が標準
• ねじ通路取付けまたはOリング面シール槽によるフラッシュマウントを可能にする独自のシャフト構成
• 電気スリップリングと直接統合可能で、流体と電気の組合せ伝送が可能

使用可能な圧力オプション（概要）
最大圧力 | シリーズ
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5,000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7,500 PSI [515 BAR] — SE; GP; GPS; HPS
20,000 PSI [1,375 BAR] — HPS
その他 — カスタム

使用可能な速度オプション（概要）
最大速度 | シリーズ
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
その他 — カスタム

接続タイプ（概要）
接続タイプ | シリーズ
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
中圧 — HPS
その他 — カスタム

適合媒体

• 空気 / ガス
• 化学薬品
• クーラント
• DI / 上水
• 油 / 油圧
• 水 / グリコール
• 食品グレード（選択シリーズ/構成）

注意
化学薬品または水系媒体を使用する一部の用途では、代替のシール材料が必要となる場合があります。220° F（105° C）を超える用途では代替シール材料が必要です。技術仕様のすべての値は、用途パラメータの組合せに依存します。使用寿命は回転速度と稼働サイクルに依存します。

仕様 / 技術データ

• 最大圧力：7,500 PSI [515 BAR]
• 最大速度：500 RPM
• 最大真空：30 HG
• 温度範囲：0° F～220° F [-18° C～105° C]
• ハウジング材質：ステンレス（腐食性媒体対応不要の場合は炭素鋼オプションあり）
• シャフト材質：ステンレス（TDC）
• 接続タイプ（GPS 4通路の標準）：NPT
• 適合媒体：Air/Gas、Chemical、Coolant、DI/Tap Water、Oil/Hydraulic、Water/Glycol
• 設計ノート：4つの独立通路；真空および双方向圧力対応；電気スリップリングと統合し流体と電気を同時伝送可能
• 回転に必要な最小トルクはモデル、媒体、圧力に依存します。トルク値は構成と通路サイズにより異なります（モデル別データ参照）
