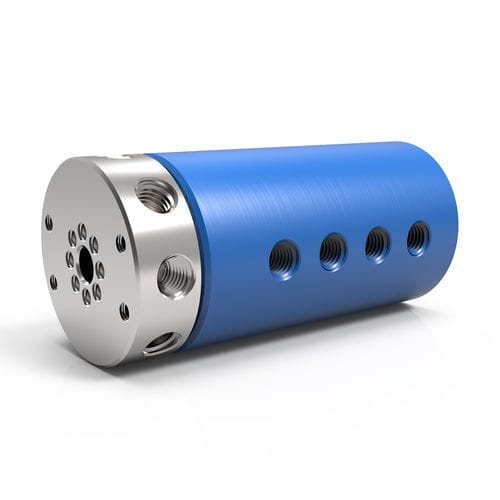

真空用ロータリージョイント LT 8

ガス用空気用8流路

概要
LTシリーズの8流路ロータリーユニオンは、空気、ガス、真空用途向けに設計されており、自動化やロボット用途に適しています。これらの軽量かつコンパクトなロータリーユニオンは全アルミニウム構造で、異なる媒体を同時に搬送できる8つの独立した流路を備えています。LTの8流路モデルは、シャフトとハウジングに標準で側面ねじ接続を備え、フラッシュマウント用のシャフトOリング面シールグランドをオプションで選択できます。

主な特長

• 全アルミニウム構造（ハウジングは陽極酸化処理）
• 異なる媒体を同時に搬送できる8つの独立流路
• シャフトおよびハウジングに標準の側面ねじ接続
• フラッシュマウント用のOリング面シールグランド（オプション、注文時指定）
• 流体と電気を組み合わせた搬送のために標準の電気スリップリングと直接統合可能
• オプションのインターフェース取り付け：シャフトフランジ取り付けおよびハウジングフランジ取り付け

構成（選択モデル）
品番 | 接続 | 流路径径 | 直径 | 長さ | スルーボア | 最小トルク
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

オプションと統合

• シャフト接続オプション：標準の側面ねじ接続；フラッシュマウント用の非ねじ式Oリング面シールグランド（オプション）；ねじ付きインターフェース取付穴；機械加工穴（プラグ済み）。
• オプションのインターフェース取り付け：シャフトフランジ取り付けおよびハウジングフランジ取り付け。
• 電気スリップリングとの統合により、流体搬送と電力、信号および/またはデータの伝送を組み合わせることが可能です。

技術的注意事項

• 適合媒体：空気／ガス（主要）。本製品は液体媒体の使用を推奨しません。液体媒体が必要な場合は、別のDSTI製品ラインを選択してください。
• 最大真空度と温度条件はシール選定および稼働寿命に影響します。
• 記載の最小トルク値は、油／油圧媒体（またはSPSシリーズでは空気／ガス媒体）での無圧状態を基準としています。他の媒体や乾燥運転では必要トルクが増加する場合があります。

技術仕様

• 最大圧力：600 PSI [40 BAR]
• 最大回転数：500 RPM
• 最大真空：30 in Hg
• 温度範囲：0° F〜220° F [-18° C〜105° C]
• 接続タイプ（一般）：NPT、BSPT
• 適合媒体：空気／ガス（主要）。本製品には液体媒体は推奨されません。
• ハウジング材質／仕上げ：アルミニウム（ブルーアノダイズ）
• シャフト材質／仕上げ：アルミニウム（化学ニッケルめっき）
• シャフト接続オプション：側面ねじ接続（標準）、フラッシュマウント用Oリング面シールグランド（オプション）、ねじ付きインターフェース取付穴、機械加工穴（プラグ済み）
• 典型的な用途：自動化、ロボティクスおよび複数の独立した流路を必要とするその他の回転系システム
