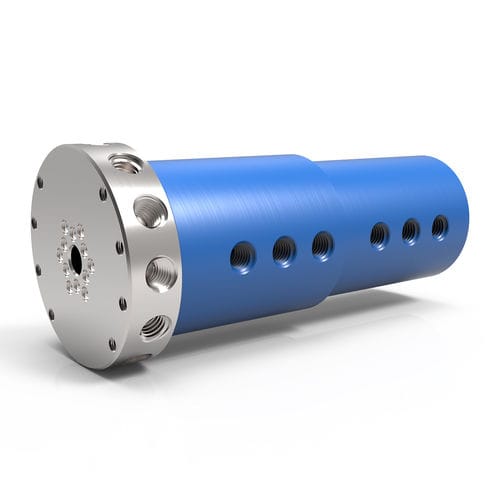

真空用ロータリージョイント LT 12

ガス用空気用12流路

概要
LT Series 12通路ロータリーユニオンは、自動化およびロボット用途の空気・ガス・真空用に設計されています。青色アルマイト処理のアルミ製ハウジングを採用した軽量コンパクトな構造で、12個の独立した流路により複数の媒体を同時に供給できます。標準モデルは軸およびハウジングの側面にねじ込み接続を備え、フラッシュマウント用のOリング面シール（オプション）は注文時に指定する必要があります。LT Seriesは電気スリップリングと直接組み合わせて流体と電気の同時伝送が可能です。

主な特長

• 全アルミ製（ハウジング：青色アルマイト）
• 12本の独立流路で複数媒体の同時搬送が可能
• 自動化・ロボットに適した軽量コンパクト設計
• 軸・ハウジング側面の標準ねじ込み接続／フラッシュ用Oリング面シールはオプション
• 軸材質：アルミニウム（化学ニッケルめっき）
• 電気スリップリングと組合せた流体＋電気の同時伝送に対応

性能
最大圧力
600 PSI [40 BAR]（LT Series）

最大回転速度
500 RPM（LT Series）

最大真空
30 HG

温度範囲
0° F〜220° F [-18° C〜105° C]

適用媒体
空気／ガス（LT Series）。液体媒体の使用は推奨されません。

圧力オプション

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000–20,000 PSI [345–1,375 BAR] — 高圧シリーズ（SE, GP, GPS, HVH, HPS）またはカスタム

速度オプション

• シリーズにより20–500 RPM（SPS, LT, SE, GP, GPS, SCS, HVH, HPS）
• カスタム速度は構成により対応

接続タイプ

• NPT、BSPT 側面ねじ込み接続（LTの標準）
• その他：BSPP、ASME‑BPE、SAE‑ORB、カスタム対応可

軸接続・取付けオプション

• 標準は側面ねじ込み接続（Oリング面シール選択時はプラグで塞がれます）
• フラッシュマウント用の非ねじ式Oリング面シールはオプション（注文時指定）
• ねじ付取り付け穴、軸フランジ／ハウジングフランジ取付
• 加工穴は常にプラグ済み（カスタム加工対応）

材料

• ハウジング：アルミニウム（青アルマイト）
• 軸：アルミニウム（化学ニッケルめっき）

構成（抜粋）

• LT-21121（LTM-21121）— 1/8"-27 NPT [Rc1/8"-28 BSPT]、通路径 0.156" [3.962 mm]、直径 2.937" [74.6 mm]、長さ 6.806" [172.873 mm]、通し穴 0.375" [9.525 mm]、最小トルク 8 in‑lbs [0.9 Nm]
• LT-23121（LTM-23121）— 3/8"-18 NPT [Rc3/8"-19 BSPT]、通路径 0.375" [9.525 mm]、直径 4.438" [112.725 mm]、長さ 14.070" [357.379 mm]、通し穴 0.440" [11.176 mm]、最小トルク 32 in‑lbs [3.62 Nm]

注意事項

• LT Series は液体媒体の使用を推奨しません。液体が必要な場合は別シリーズを選定してください。
• 記載の技術値は使用条件によって変動します。寿命は回転速度と使用サイクルに依存します。
• 220° F（105° C）を超える温度や水が212° F（100° C）を超える用途では、代替シール材が必要です。メーカーに相談してください。

技術仕様

• 製品：LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• 最大圧力：600 PSI [40 BAR]
• 最大回転数：500 RPM
• 最大真空：30 HG
• 温度範囲：0° F〜220° F [-18° C〜105° C]
• ハウジング材質：アルミニウム（青アルマイト）
• 軸材質：アルミニウム（化学ニッケルめっき）
• 標準接続：NPT、BSPT（側面ねじ込み）
• 取付けオプション：軸フランジ、ハウジングフランジ、フラッシュ取付け用O‑ring面シール
• 適用媒体：空気 / ガス（液体は非推奨）
• 利用可能な資料：LT Series カタログ、Installation & Mounting（PDF）
