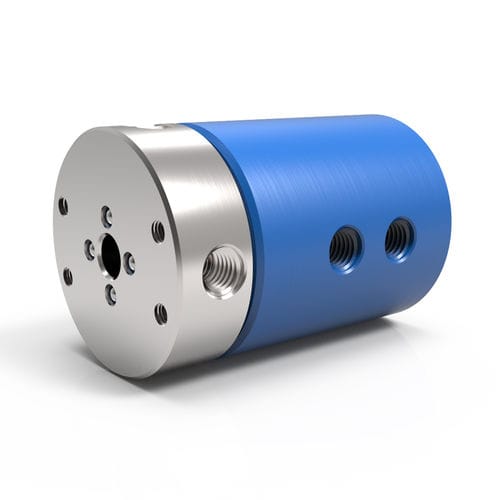

真空用ロータリージョイント LT 4

ガス用空気用4流路

製品説明
4通路のLT Seriesロータリー継手は、オートメーションおよびロボットシステム向けの空気、ガス、真空用途に設計されています。これらのコンパクトで軽量なユニットは全アルミ製の構造を持ち、異なる媒体を同時に伝送できる4つの独立した流路を備えています。LTモデルは軸およびハウジング側の側面ネジ接続が標準で、軸Oリングの端面シール（フラッシュマウント用）はオプションで提供され、注文時に指定する必要があります。LT Seriesは標準の電気スリップリングと直接統合して、流体伝送と電力・信号・データの伝送を組み合わせるよう設計されています。

製品の特長

• 全アルミ製の構造（ハウジングとシャフト）
• 異なる媒体を同時に伝送可能な4つの独立流路
• オートメーションおよびロボット用途向けのコンパクトで軽量な設計
• 標準：シャフトおよびハウジング側の側面ネジ接続
• オプション：フラッシュ（非ネジ）取付け用のOリング端面シール
• 標準の電気スリップリングと互換で、流体/電気の複合ソリューションに対応
• 主に空気/ガスおよび真空向け（液体媒体は推奨されません）

性能

• 最大圧力（LT Series）：600 PSI [40 BAR]
• 最大速度（LT Series）：最大500 RPM（構成に依存）
• 最大真空度：30 HG
• 温度範囲：0° F ～ 220° F [-18° C ～ 105° C]
• 接続タイプ（標準）：NPTおよびBSPTの側面ネジ接続；フラッシュ取付け用Oリング端面シールはオプション
• 流路数：4つの独立流路

構成（抜粋）

• LT-2141（LTM-2141）：1/8"-27 NPT（Rc1/8"-28 BSPT） — 流路径 0.156" [3.962 mm]、外径 2.187" [55.55 mm]、長さ 3.314" [84.176 mm]、スルーボア 0.375" [9.525 mm]、最小トルク 4 in-lbs [0.45 Nm]
• LT-2341（LTM-2341）：3/8"-18 NPT（Rc3/8"-19 BSPT） — 流路径 0.375" [9.525 mm]、外径 3.437" [87.3 mm]、長さ 6.284" [159.614 mm]、スルーボア 0.375" [9.525 mm]、最小トルク 12 in-lbs [1.36 Nm]

注意事項と警告
圧力対トルクおよび圧力対速度のデータは性能評価のために提供されています（製品ページに図表あり）。本モデルでは液体媒体の使用は推奨されません。すべての技術値は適用条件に依存し、使用寿命は回転速度と Duty Cycle に依存します。220° F（105° C）を超える温度での使用は、代替のシール材を必要とします。212° F（100° C）を超える温度の水の使用も適切なシール材を必要とします。

技術仕様

• シリーズ／モデル：LT Series
• 最大圧力：600 PSI [40 BAR]
• 最大速度：500 RPM
• 最大真空度：30 HG
• 温度範囲：0° F ～ 220° F [-18° C ～ 105° C]
• 接続タイプ：NPTおよびBSPT（標準側面ネジ接続）；フラッシュ取付け用Oリング端面シールはオプション
• ハウジング材質：アルミニウム（青アルマイト）
• シャフト材質：アルミニウム（電解めっきニッケル仕上げ）
• 流路：4つの独立流路
• オプションのインターフェース取付：シャフトフランジ取付、ハウジングフランジ取付
• シャフト接続オプション：側面ネジ接続；非ネジのOリング端面シール；ねじ付け用取付穴；機械加工穴（栓付き）
• 適合媒体：空気/ガスおよび真空（液体媒体は推奨されません）
• 最小トルクの例：LT-2141 = 4 in-lbs [0.45 Nm]；LT-2341 = 12 in-lbs [1.36 Nm]（無圧状態の例）
