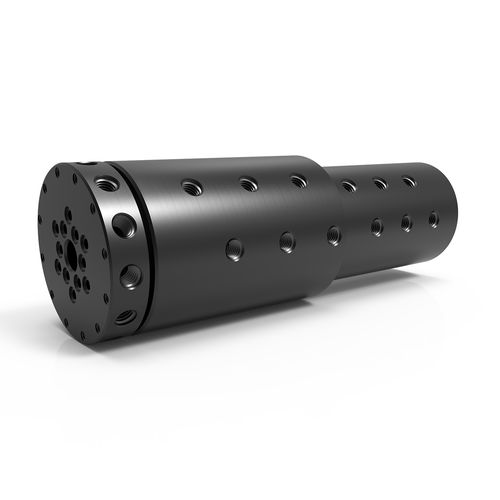

水用ロータリージョイント GP 12

オイル真空用ガス用

製品概要
GP Series の12通路ロータリーユニオンは、1つの回転アセンブリ内に12の独立した流路を備え、異なる媒体を同時に伝送できます。真空および双方向圧力の条件での使用に対応するシール技術を採用しています。標準は炭素鋼（黒色酸化処理）で、耐食性や水・腐食性媒体向けにはステンレス鋼オプションがあります。

主な特長

• 複数媒体を同時伝送できる12の独立流路
• 真空用途および双方向圧力に適したシール技術
• 標準ハウジング／シャフト：炭素鋼（黒色酸化）；ステンレス鋼オプションあり
• 標準側面ねじ込み接続：NPT または BSPP
• フラッシュ取り付け用の面取付けOリング溝オプション（発注時に指定）
• 流体と電気／データの複合伝送のために電気スリップリングと直接統合できる設計
• 代表的な適合媒体：空気／ガス、冷却液、油／油圧、ウォーター／グリコール（水系冷却液は防錆剤が必要；油／油圧は石油系）

代表的な構成

• GP-201-12 — 1/4"-18 NPT（BSPPも対応） — 流路 0.250" [6.35 mm] — 直径 4.437" [112.7 mm] — 全長 13.380" [339.85 mm] — スルーボア 0.750" [19.05 mm] — 最小トルク 19.2 ft-lbs [26.03 Nm]
• GP-301-12 — 3/8"-18 NPT（BSPPも対応） — 流路 0.375" [9.525 mm] — 直径 4.937" [125.4 mm] — 全長 15.370" [390.40 mm] — スルーボア 0.750" [19.05 mm] — 最小トルク 26.2 ft-lbs [35.52 Nm]

利用可能なオプション

• プロジェクト要件に合わせた標準品のカスタム変更
• 流体と電気／データの複合伝送のための電気スリップリング統合
• 側面ねじ込み接続の代わりにフラッシュ取り付け用の面取付けOリング溝オプション

性能とデータ

• GP Series 向けの圧力対トルク、圧力対速度の性能チャートを用意
• シリーズのバリアントにより複数の圧力・速度オプションあり；代表構成を参照

仕様／技術仕様

• 最大圧力：7,500 PSI [515 BAR]
• 最大回転速度：500 RPM
• 最大真空度：30 HG
• 温度範囲：0° F〜220° F [-18° C〜105° C]；これを超える温度では代替シール材が必要
• 適合媒体：空気／ガス；冷却液（防錆剤使用）；油／油圧（石油系）；水／グリコール（防錆剤使用）；その他はカスタムソリューションにて対応
• 接続タイプ：標準 NPT および BSPP；他のシリーズでは追加接続タイプあり
• ハウジング材質：炭素鋼（黒色酸化）；耐食性が必要な場合はステンレス鋼オプション
• シャフト材質：炭素鋼（黒色酸化）；ステンレス鋼オプションあり
• シャフト接続オプション：標準は側面ねじ込み接続；フラッシュ取り付け用の非ねじ付き面取付けOリング溝（オプション）；ねじ付き取り付け穴
• 流路寸法例：0.250" (6.35 mm) と 0.375" (9.525 mm)
• スルーボア例：0.750" [19.05 mm]
• 回転に必要な最小トルク（例、無圧時）：GP-201-12 = 19.2 ft-lbs [26.03 Nm]；GP-301-12 = 26.2 ft-lbs [35.52 Nm]
