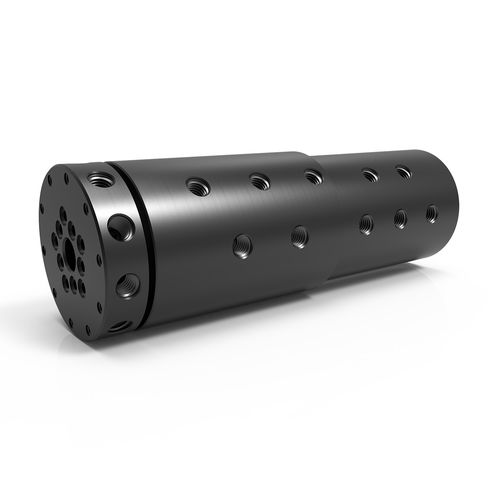

水用ロータリージョイント GP 10オイルガス用空気用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 水用, 空気用, オイル, ガス用
- 流路数
- 10流路
- 応用
- 油圧式
- 素材
- ステンレススチール製, 炭素鋼製
- その他の特徴
- ジョイント付, カスタム
- 回転速度
最大: 500 rpm
(3,141.59 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 515 bar
(7,469 psi)最少: 0 bar
(0 psi)- 公称サイズ
93.65 mm, 100 mm
(3.687 in, 3.937 in)
詳細
概要
GP Series 10通路の回転継手は、真空および双方向圧力に対応する特殊シール技術を備え、異なる媒体を同時に転送できる10本の独立流路を提供します。標準構造は空気／ガス、冷却液、油圧用途向けの炭素鋼（黒色酸化処理）です。耐食性や水・腐食性媒体用途にはステンレス鋼仕様が利用可能です。軸およびハウジングの側面接続は標準でNPTまたはBSPPを備え、オプションでOリング面シールを指定できます。流体伝送と電気伝送を組み合わせる場合は、対応する電気スリップリングとの統合設計が可能です。
構成（抜粋）
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | 流路: 0.250" [6.35 mm] | 外径: 3.687" [93.65 mm] | 全長: 10.000" [254.00 mm] | 貫通穴: 0.750" [19.05 mm] | 最小トルク: 14.7 ft-lbs [19.93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | 流路: 0.375" [9.525 mm] | 外径: 3.937" [100 mm] | 全長: 13.620" [345.95 mm] | 貫通穴: 0.750" [19.05 mm] | 最小トルク: 23.3 ft-lbs [31.59 Nm]
圧力オプション（参照）
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
その他 | カスタム
回転速度オプション（参照）
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
その他 | カスタム
接続タイプ（参照）
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
その他 | カスタム
適合媒体（抜粋）
空気／ガス、冷却液、油／油圧、 水／グリコール（注：水／グリコールや冷却液使用時は防錆剤を含めること；油／油圧は石油系が推奨）。
利用可能なオプション
注意事項
GP 10通路の代表的最大圧力：7,500 PSI [515 BAR]。GP Seriesの参考最大回転速度：構成により最大500 RPM。標準シールの温度範囲：0° F〜220° F [-18° C〜105° C]。使用寿命は回転速度、稼働率、媒体に依存します。220° F（105° C）以上や水が212° F（100° C）を超える用途では代替シール材料が必要です。水／グリコールや冷却液には防錆剤を使用し、油／油圧には石油系流体を使用してください。
技術仕様
GP Series 10通路の回転継手は、真空および双方向圧力に対応する特殊シール技術を備え、異なる媒体を同時に転送できる10本の独立流路を提供します。標準構造は空気／ガス、冷却液、油圧用途向けの炭素鋼（黒色酸化処理）です。耐食性や水・腐食性媒体用途にはステンレス鋼仕様が利用可能です。軸およびハウジングの側面接続は標準でNPTまたはBSPPを備え、オプションでOリング面シールを指定できます。流体伝送と電気伝送を組み合わせる場合は、対応する電気スリップリングとの統合設計が可能です。
構成（抜粋）
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | 流路: 0.250" [6.35 mm] | 外径: 3.687" [93.65 mm] | 全長: 10.000" [254.00 mm] | 貫通穴: 0.750" [19.05 mm] | 最小トルク: 14.7 ft-lbs [19.93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | 流路: 0.375" [9.525 mm] | 外径: 3.937" [100 mm] | 全長: 13.620" [345.95 mm] | 貫通穴: 0.750" [19.05 mm] | 最小トルク: 23.3 ft-lbs [31.59 Nm]
圧力オプション（参照）
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
その他 | カスタム
回転速度オプション（参照）
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
その他 | カスタム
接続タイプ（参照）
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
その他 | カスタム
適合媒体（抜粋）
空気／ガス、冷却液、油／油圧、 水／グリコール（注：水／グリコールや冷却液使用時は防錆剤を含めること；油／油圧は石油系が推奨）。
利用可能なオプション
- 設置要件に合わせた流路、ポート、取り付け等のカスタム改造。
- 電力・信号・データ伝送を組み合わせるための電気スリップリング統合。
- 面フラッシュ取り付け用のOリング面シール（非ねじ付き）や、ねじ付き側面接続向けのオプション（注文時に指定）。
- 軸接続オプション：標準の側面ねじ接続、オプションの非ねじOリング面シール、ねじ付け取り付け穴。
注意事項
GP 10通路の代表的最大圧力：7,500 PSI [515 BAR]。GP Seriesの参考最大回転速度：構成により最大500 RPM。標準シールの温度範囲：0° F〜220° F [-18° C〜105° C]。使用寿命は回転速度、稼働率、媒体に依存します。220° F（105° C）以上や水が212° F（100° C）を超える用途では代替シール材料が必要です。水／グリコールや冷却液には防錆剤を使用し、油／油圧には石油系流体を使用してください。
技術仕様
- Brand: DSTI (Dynamic Sealing Technologies)
- Model / Series: GP Series
- 構成: 10独立流路（10通路）
- 最大圧力（代表値 GP 10通路）: 7,500 PSI [515 BAR]
- 最大回転速度（代表値）: 500 RPM（シリーズ／構成に依存）
- 最大真空: 30 HG
- 温度範囲（標準シール）: 0° F〜220° F [-18° C〜105° C]
- ハウジング材質: 炭素鋼（黒色酸化処理）；耐食性に優れるステンレス鋼仕様あり
- 軸材質: 炭素鋼（黒色酸化処理）；ステンレス鋼仕様あり
- 標準接続タイプ: NPT、BSPP（軸およびハウジングの側面接続）
- 典型的流路寸法（例）: 0.250" [6.35 mm], 0.375" [9.525 mm]
- 貫通穴例: 0.750" [19.05 mm]
- 回転に必要な最小トルク（例、無圧、油／油圧）: GP-201-10 = 14.7 ft-lbs [19.93 Nm]; GP-301-10 = 23.3 ft-lbs [31.59 Nm]
- 適合媒体: 空気／ガス、冷却液、油／油圧、 水／グリコール（防錆剤必要）
カタログ
GP Series
30 ページ
