水用ロータリージョイント GP 3

オイル真空用化学製品

製品説明

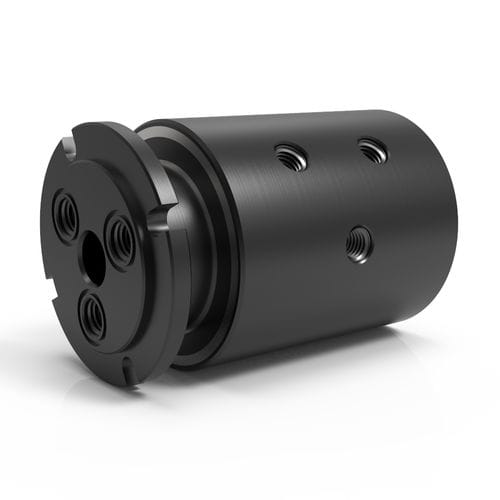

GP Seriesの3通路ロータリーユニオンは、異なる媒体を同時に搬送できる3つの独立した流路を備え、真空および双方向圧力に対応するシール技術を採用しています。標準構造は炭素鋼（黒色酸化処理）で、空気/ガス、冷却液、油圧用途に適しています。耐食性や水・腐食性媒体用途向けにステンレス仕様（GPS Seriesオプション）を用意しています。

主な特徴

• 3つの独立した流路（3通路）
• 真空および双方向圧力に対応するシール技術
• 標準は炭素鋼ハウジングとシャフト（黒色酸化）；ステンレスオプションあり
• NPTまたはBSPP接続が選択可能（NPTモデルはOリング面シールグランドによるフラッシュマウントが可能）
• 電気用スリップリングと直接統合でき、流体と電力/信号/データの同時伝送が可能

最大圧力 — シリーズ（表）
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
その他 — カスタム

最大回転速度 — シリーズ（表）
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
その他 — カスタム

接続タイプ — シリーズ（表）
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
中圧 — HPS
その他 — カスタム

適合媒体 — シリーズ（表）
空気/ガス — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
化学薬品 — GPS, SCS, HPS
冷却液 — SE, GP, GPS, SCS, HPS
DI/水道水 — GPS, SCS, HPS
食品グレード — SCS
油/油圧油 — SE, GP, GPS, SCS, HVH, HPS
蒸気 — カスタム
水/グリコール — SE, GP, GPS, SCS, HPS
その他 — カスタム

注意 / 警告
* 水/グリコールまたは冷却液は防錆剤を含む必要があります。油/油圧媒体は石油系である必要があります。全ての技術値は適用条件の組み合わせに依存し、運用寿命は回転速度および稼働サイクルに依存します。105°C（220°F）を超える温度や水が100°C（212°F）を超える用途では、代替シール材が必要となる場合があります。
