水用ロータリージョイント GP 4

オイル化学製品ガス用

製品説明

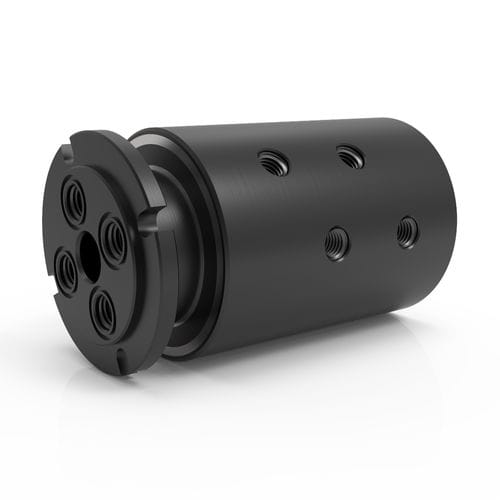

GP Series の4通路ロータリーユニオンは、4つの独立した流路を同時に伝送でき、空気/ガス、冷却液、油圧油、その他の適合媒体を組み合わせて供給できます。シール技術は真空および双方向の圧力に対応する設計です。標準は黒染め処理された炭素鋼構造で、腐食性媒体や水系媒体にはステンレス製モデルを用意しています。

主な特長

• 複数媒体の同時伝送を可能にする4つの独立流路
• 真空および双方向圧力条件に対応するシール
• ハウジングおよびシャフトは炭素鋼（黒染め）；耐食用途にはステンレスオプション
• 接続方式：NPTおよびBSPP（NPTモデルはOリング面シールグランドのオプションあり；BSPPモデルは該当オプションなし）
• NPTモデルのGP専用シャフト構成により取り付けが容易で、フラッシュ取付けも選択可能
• 電気スリップリングと直接統合でき、流体と電気/電力/信号の同時伝送が可能
• 用途に応じた複数の圧力・回転速度仕様をラインナップ

圧力 / シリーズ

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20,000 PSI [1,375 BAR] — HPS
• その他 — カスタム

回転速度 / シリーズ

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• その他 — カスタム

接続タイプ / シリーズ

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• 中圧 — HPS
• その他 — カスタム

適合媒体 / シリーズ

• 空気/ガス — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 化学薬品 — GPS, SCS, HPS
• 冷却液 — SE, GP, GPS, SCS, HPS
• DI/水道水 — GPS, SCS, HPS
• 食品グレード — SCS
• 油/油圧 — SE, GP, GPS, SCS, HVH, HPS
• 蒸気 — カスタム
• 水/グリコール（防錆剤必要） — SE, GP, GPS, SCS, HPS
• その他 — カスタム

構成例

• GP-140 — 接続：1/8"-27 NPT（G1/8" BSPP も可）；通路径：0.156" [3.962 mm]；直径：2.687" [68.25 mm]；長さ：4.696" [119.28 mm]；貫通穴：なし；最小トルク：1.9 ft-lbs [2.58 Nm]
• GP-141 — 接続：1/8"-27 NPT（G1/8" BSPP も可）；通路径：0.156" [3.962 mm]；直径：2.937" [74.6 mm]；長さ：4.735" [120.27 mm]；貫通穴：0.500" [12.7 mm]；最小トルク：3.2 ft-lbs [4.34 Nm]
• GP-240 — 接続：1/4"-18 NPT（G1/4" BSPP も可）；通路径：0.250" [6.35 mm]；直径：3.187" [80.95 mm]；長さ：6.118" [155.40 mm]；貫通穴：なし；最小トルク：6.6 ft-lbs [8.95 Nm]
• GP-241 — 接続：1/4"-18 NPT（G1/4" BSPP も可）；通路径：0.250" [6.35 mm]；直径：3.750" [95.25 mm]；長さ：6.327" [160.71 mm]；貫通穴：0.750" [19.05 mm]；最小トルク：9.5 ft-lbs [12.88 Nm]
• GP-340 — 接続：3/8"-18 NPT（G3/8" BSPP も可）；通路径：0.375" [9.525 mm]；直径：3.875" [98.43 mm]；長さ：6.980" [177.29 mm]；貫通穴：なし；最小トルク：9.5 ft-lbs [12.88 Nm]
• GP-341 — 接続：3/8"-18 NPT（G3/8" BSPP も可）；通路径：0.375" [9.525 mm]；直径：4.187" [106.35 mm]；長さ：7.372" [187.25 mm]；貫通穴：0.750" [19.05 mm]；最小トルク：11.9 ft-lbs [16.13 Nm]
• GP-440 — 接続：1/2"-14 NPT（G1/2" BSPP も可）；通路径：0.500" [12.7 mm]；直径：4.250" [107.95 mm]；長さ：8.247" [209.47 mm]；貫通穴：なし；最小トルク：11.9 ft-lbs [16.13 Nm]
• GP-441 — 接続：1/2"-14 NPT（G1/2" BSPP も可）；通路径：0.500" [12.7 mm]；直径：4.937" [125.4 mm]；長さ：8.592" [218.24 mm]；貫通穴：0.750" [19.05 mm]；最小トルク：20.3 ft-lbs [27.52 Nm]
• GP-540 — 接続：3/4"-14 NPT（G3/4" BSPP も可）；通路径：0.750" [19.05 mm]；直径：5.250" [133.35 mm]；長さ：9.730" [247.14 mm]；貫通穴：なし；最小トルク：20.3 ft-lbs [27.52 Nm]
• GP-641 — 接続：1"-11.5 NPT（G1" BSPP も可）；通路径：1.000" [25.4 mm]；直径：7.187" [182.55 mm]；長さ：12.190" [309.63 mm]；貫通穴：1.000" [25.4 mm]；最小トルク：40.7 ft-lbs [55.18 Nm]

利用可能なオプション

• カスタム改造および取り付けオプション
• 流体と電気/電源/信号の同時伝送のための電気スリップリング統合
• 適用要件に合わせた複数のシリーズおよび圧力/速度バリエーション

注意

• 水/グリコールや冷却液は指定がある場合、防錆剤を含む必要があります；油/油圧媒体は指定がない限り石油系である必要があります
• 使用寿命と必要トルクは媒体の種類、回転速度、使用サイクルに依存します；一部の媒体やドライラン時に回転トルクが増加します
• 連続運転で最大回転数に近い場合や高温環境では、代替シール材の採用と適切なシリーズ選定が必要です

技術仕様

• 最大圧力：7,500 PSI [515 BAR]
• 最大速度：500 RPM
• 最大真空度：30 HG
• 温度範囲：0° F〜220° F [-18° C〜105° C]
• ハウジング材質：炭素鋼（黒染め）；ステンレスオプションあり
• シャフト材質：炭素鋼（黒染め）；ステンレスオプションあり
• 接続タイプ：NPTおよびBSPP（機種により異なる；NPT機種はOリング面シールグランドのオプションあり）
• 通路数：4つの独立通路
• 適合媒体：空気/ガス、冷却液、油/油圧、水/グリコール（防錆剤使用時）、化学薬品（選択シリーズ）、DI/水道水（選択シリーズ）、食品グレード（選択シリーズ）
• 標準的な電気スリップリングと統合して流体と電気の同時伝送が可能
