水用ロータリージョイント GP 8

オイル真空用化学製品

概要

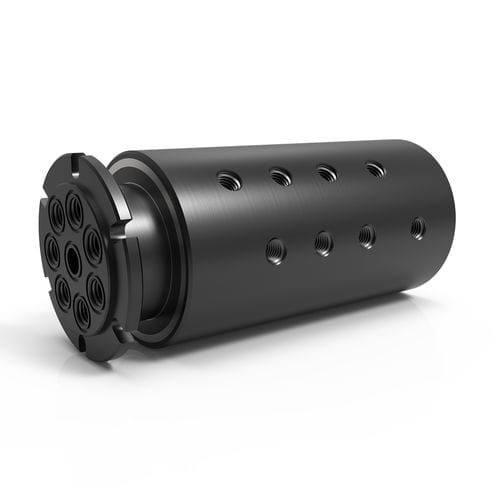

GP Seriesの8通路ロータリーユニオンは、回転軸内に配置された8つの独立した流路を備え、固定部と回転部間で異なる媒体を同時に供給・排出できます。標準は炭素鋼（黒染め）製で、耐食性が必要な水や腐食性媒体の用途にはステンレス製が選択可能です。NPTモデルはねじ込み接続またはOリング面シールグランドによるフラッシュ取付けのいずれでも設置可能です。BSPPの8通路モデルはOリング面シールグランドに対応していません。GP Seriesは標準的なスリップリングと直接統合でき、流体と電力・信号・データの複合伝送ソリューションを構築できます。

主な特長

• 8つの独立した流路（8通路構成）
• 真空および双方向圧力に対応するシール技術
• 標準は炭素鋼ハウジングおよびシャフト（黒染め）；耐食性向けにステンレス製オプションあり
• NPTまたはBSPP接続を用意；NPTモデルはOリング面シールグランドでのフラッシュ取付けに対応
• スリップリングと統合して流体/電気の複合ソリューションに対応
• カスタム改造や組立対応が可能

代表的な構成（一覧）
型番 | 接続 | 流路径 | 直径 | 長さ | 貫通穴 | 最小トルク（無圧、油/油圧）
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | なし | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | なし | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | なし | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | なし | 32.5 ft-lbs [44.06 Nm]

圧力オプション（概要）
最大圧力 → シリーズ
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] → SE, GP, GPS, HPS（GP Series例：7,500 PSI）
20,000 PSI [1,375 BAR] → HPS（高圧シリーズ）
その他 → カスタム対応可

回転速度オプション（概要）
最大速度 → シリーズ
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
その他 → カスタム対応可

接続タイプ（概要）
接続タイプ → シリーズ
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
中圧 → HPS
その他 → カスタム対応可

適合媒体

• 空気 / ガス
• クーラント（水系クーラント；水/グリコール） — 水/グリコールやクーラントは防錆剤を含む必要があります
• 油 / 油圧（石油系オイル）
• 水 / グリコール（防錆剤含有）
• 化学薬品 / DI水 / 食品グレード / その他 — GPS、SCS、HPSシリーズまたはカスタムで対応

図表およびデータ
選定と寸法決定のために、圧力対トルクおよび圧力対速度のデータを提供します。用途別の限界値は工場データを参照してください。

注意
寿命は回転速度、使用サイクルおよび用途条件に依存します。最大速度近傍や連続運転、または220° F [105° C]を超える温度での使用は代替シール材を必要とします。水/グリコールやクーラントは防錆剤を含む必要があります。油/油圧媒体は石油系である必要があります。非標準の圧力/速度/接続や流体と電気の複合アセンブリについては、工場に問い合わせてください。

技術仕様

• シリーズ / 商標名: GP Series
• 最大圧力: 7,500 PSI [515 BAR]（GP Seriesの例）
• 最大速度: 500 RPM
• 最大真空度: 30 HG
• 温度範囲: 0° F ～ 220° F [-18° C ～ 105° C]; より高温は代替シールが必要
• ハウジング材（標準）: 炭素鋼（黒染め）；耐食性向けにステンレス鋼あり
• シャフト材（標準）: 炭素鋼（黒染め）；ステンレス鋼オプションあり
• 接続タイプ: NPTおよびBSPP（NPTモデルはOリング面シールグランドのオプションあり；BSPP 8通路モデルは対応せず）
• 通路数: 8つの独立した流路
• 代表型番: GP-180, GP-280, GP-380, GP-480
• 適合媒体: 空気/ガス、クーラント、油/油圧、水/グリコール（防錆剤含有）；化学薬品/食品グレードは代替シリーズまたはカスタムで対応
• 統合: スリップリングと統合して流体と電気/データの複合伝送に対応
• カスタムオプション: 改造、取付オプション、複合アセンブリに対応
