固定焦点カメラレンズ TECHSPEC® C

調整用検査用マシンビジョン

概要

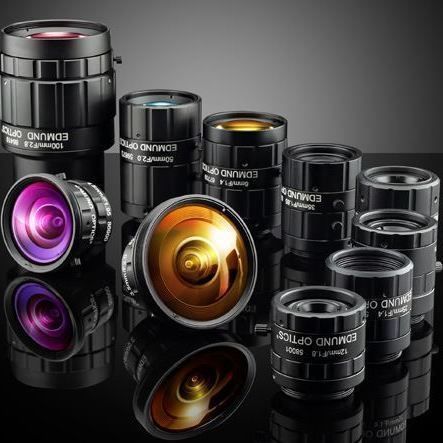

TECHSPEC® C Series Fixed Focal Length Lenses は、マシンビジョン、工場の自動化、検査用途向けに設計されたコンパクトな C マウントイメージングレンズです。解像度、作業距離、コンパクトな筐体のバランスを取り、スペース制約のある産業環境に適しています。

主な特長

• 最大 2/3" のセンサー形式をサポート
• 約 2.8 µm ピクセルサイズの最大 7.5 MP センサーに対応
• マシンビジョン向けに最適化されたコンパクトな C‑Mount 形状
• 焦点距離 3.5 mm ～ 100 mm をラインナップ
• 暗所でのスループットを維持する大口径
• 可視域 425–675 nm の BBAR 広帯域反射防止コーティング
• 埋め込み式のロック用ビスによるアイリスおよびフォーカスのロック機構
• 高い製造公差で製造された堅牢な機械ハウジング

製品ファミリの説明
TECHSPEC® C Series レンズは、光学性能と産業機能をコンパクトな形状で組み合わせ、自動化検査、アライメント、識別、ビジョンガイドロボティクスに対応します。製造公差を厳しく管理することでレンズ間のばらつきを低減し、複数カメラ構成や生産ラインでのカメラ交換を容易にします。

サブファミリ（光学／機械のバリエーション）

• C Series：カム式ロックフォーカスおよびアイリス調整を備えた調整可能なバージョン
• Ci Series：固定絞り、コンパクト筐体、ロックフォーカスにより堅牢化
• Cr Series：光学部を接着し、ロック可能な C‑clamp フォーカスリングを備え安定化堅牢化
• Cx Series：分解可能なモジュラー機構により液体レンズや絞りなどのアクセサリ統合が可能
• Liquid Lens Cx Series：高速電子オートフォーカス用の統合液体レンズ搭載
• Cw Series：IPX7／IPX9K 等の耐水仕様に対応した防水バージョン

共通仕様

• 製品ファミリ：C Series
• アイリス：可変（ロック機構オプションあり）
• コーティング：425–675 nm BBAR
• ピクセルサイズ (µm)：2.74（共通参照）
• マウント：C‑Mount
• 焦点距離範囲：3.5 mm ～ 100 mm
• センサー対応：最大 2/3"、モデルにより最大 7.5 MP

技術表（焦点距離と機械寸法）
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

用途と統合に関する注意
可視域のマシンビジョンシステムで高解像度とコンパクトなパッケージを要求する用途に適しています。主な用途：高速検査、ビジョンガイドロボット、バーコード読み取り、計測・ゲージング。埋め込み式ビスによるアイリスとフォーカスのロックは、組み込み後の設定保持に有効です。
