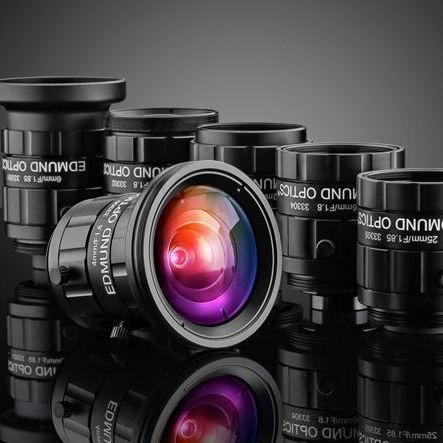

固定焦点プロジェクターレンズ UC

検査用バイオ医療用マシンビジョン

概要
TECHSPEC® UC Series 固定焦点レンズは、小型センサー向けに最適化された超コンパクトなCマウント光学系です。ピクセルサイズ≤2.2 µm、最大センサーフォーマットは一部で1/1.8"まで（多くの焦点距離は1/2.5"に最適化）となっており、センサー全域で高解像度を確保します。検査、工場自動化、バイオメディカルイメージングなど、短〜長作業距離のマシンビジョン用途に適しています。

主な特長

• 焦点距離レンジ：4 mm〜35 mm
• ピクセル≤2.2 µm向けに設計、焦点距離により最大12 MPまで対応
• 高解像度（選択仕様で>200 lp/mm）
• Cマウント対応。多くの焦点距離が1/2.5"に最適化、1/1.8"でも使用可能
• フォーカスおよびアイリス調整（埋込式ロックネジ）；一部モデルはロック機構あり
• 防水仕様のUCwシリーズ（IPX7）あり

サブファミリ / バリアント

• UC Series：ロッキングカム式フォーカスおよびアイリスを備えた超コンパクトで最も調整可能な機種。
• UCi Series：固定絞りの簡易機構を備えた計測機器向け仕様。
• UCr Series：光学系を接着しCクランプ式ロックリングを備え、ピクセルシフト低減と高い焦点安定性を実現。
• UCw Series：短時間の浸水（例：1 m深で30分）に対応するIPX7準拠の防水仕様。

用途
検査、工場自動化、バイオメディカルイメージング、小型フォーマットセンサーの撮像、短〜長作業距離のマシンビジョンシステム。

寸法（抜粋）
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (アダプタ #33-308 必須)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

製品（抜粋）

• 4.00 mm — 最大センサー形式：1/2" — 絞り：f/1.8–f/11 — WD：0–∞ — マウント：C‑Mount — 製品番号：33-300 — 価格：$299.00
• 6.00 mm — 最大センサー形式：1/2" — 絞り：f/1.85–f/11 — WD：50–∞ — マウント：C‑Mount — 製品番号：33-301 — 価格：$299.00
• 8.00 mm — 最大センサー形式：1/2" — 絞り：f/1.8–f/11 — WD：50–∞ — マウント：C‑Mount — 製品番号：33-307 — 価格：$299.00
• 12.00 mm — 最大センサー形式：1/1.8" — 絞り：f/1.8–f/11 — WD：100–∞ — マウント：C‑Mount — 製品番号：33-303 — 価格：$299.00
• 16.00 mm — 最大センサー形式：1/1.8" — 絞り：f/1.8–f/11 — WD：200–∞ — マウント：C‑Mount — 製品番号：33-304 — 価格：$299.00
• 25.00 mm — 最大センサー形式：1/1.8" — 絞り：f/1.85–f/16 — WD：200–∞ — マウント：C‑Mount — 製品番号：33-305 — 価格：$299.00
• 35.00 mm — 最大センサー形式：1/1.8" — 絞り：f/1.85–f/16 — WD：200–∞ — マウント：C‑Mount — 製品番号：33-306 — 価格：$299.00

技術仕様

• メーカー / ブランド：TECHSPEC® (Edmund Optics)
• シリーズ：UC Series
• 焦点距離オプション：4、6、8、12、16、25、35 mm
• 対応センサーフォーマット：最大1/1.8"（多くは1/2.5"に最適化）
• 対象ピクセルサイズ：≤2.2 µm；一部1.85 µmピクセル対応、最大12 MP
• 解像度：選択設計で>200 lp/mm
• マウント：C‑Mount
• フォーカス／アイリス：UCは調整可、UCiは固定絞り、埋込式ロックネジ、モデルによってロック機能あり
• 環境オプション：UCr（安定化堅牢化）、UCw（防水 IPX7）
