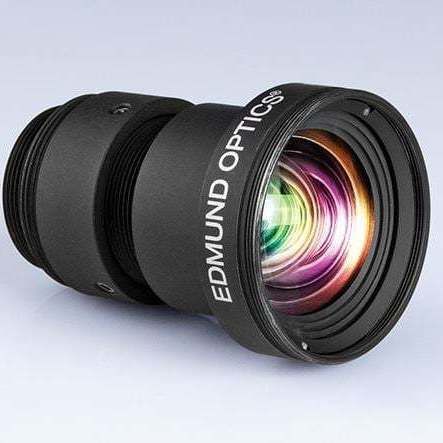

固定焦点カメラレンズ Ci

検査用マシンビジョン生物医学

概要
TECHSPEC® Ci Series 固定焦点レンズは、C Series を簡素化したコンパクトなシリーズで、量産機器への実装向けに設計されています。レンズ間のばらつきが小さく、広帯域反射防止コーティング（BBAR）による高い透過率を備え、調整可能でロック可能なフォーカス機構により装置への確実な固定が可能です。

主な特長

• C‑マウント形式、最大2/3"センサーに対応
• 約7.5 MP、ピクセルサイズ2.8 µmのセンサーに対応
• Broadband Anti‑Reflection（BBAR）コーティングで最大透過率を実現
• 調整可能かつロック可能なフォーカス機構（セット＆ロック）
• 解像度、透過量、被写界深度のバランスを取る固定絞りオプション
• ファミリの焦点距離範囲：3.5 mm～50 mm

製品ファミリとバリエーション

• C Series：ロッキングカムフォーカスとアイリス調整を備え、最も調整幅の大きい機種（マシンビジョン向け）。
• Ci Series：固定絞り、コンパクトハウジング、ロック可能なフォーカスを備えた簡素化メカニクス（計測機器統合向け）。
• Cr Series：光学部品を接着した頑強設計とロッキングCクランプフォーカスリングで安定性向上。
• Cx Series：分解可能なモジュール式メカニクスで液体レンズや絞りなどのアクセサリ統合が可能。
• Liquid Lens Cx Series：高速電子式オートフォーカス用の液体レンズを統合。
• Cw Series：IPX7 / IPX9K 等の保護等級に対応する防水設計（過酷環境向け）。

寸法
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

用途

• 工場検査およびオートメーション
• マシンビジョンおよび計測機器への組み込み
• ベンチトップの生物医療機器およびOEM統合

技術仕様

• シリーズ名：Ci Series（TECHSPEC®ファミリ）
• 焦点距離範囲：3.5 mm～50 mm（ファミリ範囲；個別SKUは上記参照）
• マウント／フォーマット：C‑Mount、最大2/3"センサー対応（焦点距離により異なる）
• センサー対応：概ね7.5 MP、ピクセルサイズ約2.8 µmまで対応（ファミリ指針）
• コーティング：Broadband Anti‑Reflection（BBAR）
• フォーカス機構：調整可能・ロック可能（セット＆ロック）
• 絞り：Ciファミリは固定絞りオプション（SKUにより異なる）
• 機械設計：量産統合向けにコンパクトかつ軽量に最適化
• 堅牢化：関連サブファミリにて堅牢化・防水・安定化オプションあり
