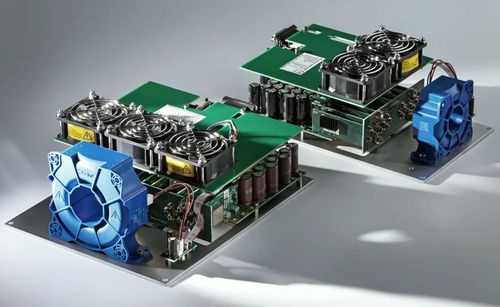

高出力レーザーダイオードのドライバー UNILDD

uniLDDシリーズは、レーザーダイオードの正確な電流と温度制御用に設計された、内蔵TECコントローラーオプション付きの超安定高出力レーザーダイオードドライバーです。これらのドライバーは、ダイオード励起固体レーザー（DPSSL）の励起や、ダイレクトダイオードレーザーの電源供給やビーム変調に適しており、パルス（QCW）と連続（CW）の両方の動作モードをサポートしています。シングルエミッター、バー、スタック、VCSEL、LEDを含む幅広いダイオードに対応するuniLDDドライバーは、特定のOEM要件を満たすために高度にカスタマイズ可能で、最適な性能、コスト、サイズに調整することができます。特定のバージョンは、レーザーダイオードの電流源として、また最大2つの独立したTECチャンネルを持つTECコントローラーとして同時に機能することができます。 特徴

• 10 A～1200 Aの電流範囲
• 1 V～600 Vの準拠電圧範囲
• 0.1% pk～pk の電流安定性
• 0.1% pk to pk
• 最大6 kWの出力電力
• 包括的な保護：
• 電流過渡（過負荷）保護、開回路シャットダウン、過熱シャットダウン、電源電圧降下シャットダウン、インターロック・シャットダウン
• ドライバはTECコントローラおよびLDD電流源の両方として機能可能
• アナログおよびデジタル（CAN、RS232）インターフェースによる制御。 アプリケーション
  • 産業用レーザー
  • 科学レーザー
  • 科学レーザー
  説明 uniLDDレーザーダイオードドライバーは、正確な電流および温度制御を保証し、パルスおよび連続動作の両方をサポートします。幅広い種類のダイオードに対応し、さまざまなレジームで最適なパフォーマンスが得られるようにカスタマイズできます。大量生産のOEM顧客のために、コストとサイズの最適化のために不要なコンポーネントを削除することができます。最大2つの独立したTECチャンネルで、電流源としてもTECコントローラーとしても機能するバージョンもあります。 性能
  • 電流リップルと振幅の安定性：0.1% pk-pk
  • 準拠電圧：1 V～600 V（ブースターボード使用時）
  • 電流ドリフト：<5分間のウォームアップ後、8時間にわたって0.2%
モデルバリエーションと主な仕様
• 伝導冷却型uniLDD-C
  • 動作モード：
  • 準拠電圧：1-70 V（CW）、1-65 V（QCW）
  • 電流範囲：10～100A（CW）、最大160A（QCW）
  • 最大出力：3kW
  • 電力変換効率：90～98%
  • 電流パルス振幅安定度：0.1% pk～pk
  • 電流リップル： 0.
  • 電流ドリフト：<0.2%
  • デューティサイクル：≤20%（QCW）
  • 繰り返し周波数：≤5 kHz（QCW）
  • 寸法：130 x 90 x 30/54 mm
  • 冷却：
• 強制空冷式uniLDD-A
  • 動作モード：10～100A（CW）、最大360A（QCW）
  • 最大出力：2kW
  • 電力変換効率：90～98%
  • 電流パルス振幅安定度：0.1% pk～pk
  • 電流リップル： 0.
  • 電流ドリフト：<0.2%
  • デューティサイクル：≤20%（QCW）
  • 繰り返し周波数：≤5 kHz（QCW）
  • 寸法：208 x 65 x 103 mm
  • 冷却：
• ハイパワーBi/Tri-uniLDD
  • 動作モード：
  • CWまたはQCW
  • 準拠電圧：1～50 V（CW）、1～85 V（QCW）
  • 電流範囲：最大1200 A（Tri-uniLDD-A-QCW）
  • 最大出力：最大6 kW
  • 電力変換効率：90～98%
  • 電流パルス振幅安定度：0.1% pk～pk
  • 電流リップル： 0.
  • 電流ドリフト：<0.2%
  • デューティサイクル：20%以下（QCW）
  • 繰り返し周波数：5 kHz以下（QCW）
  • 寸法：最大250 x 200 x 98 mm
  • 冷却：
  • 強制空冷
インターフェース
• デフォルトでアナログおよびデジタル(CAN、RS232)インターフェース
• ご要望に応じてUSB、LAN、WLANを使用可能(通信ボードが必要)
• イネーブル、インターロック、モニタリング、コントロール用の包括的なアナログピンアウト
アクセサリ
• CAN-USBアダプタ（要リクエスト、評価時に必要）
• RS232、USB、LAN、WLAN用通信ボード（要リクエスト）
• 電圧ブースターボード（要リクエスト、
• ベースプレート（銅またはアルミニウム、デフォルトで付属、またはリクエストに応じて）
• 入力/出力電源ケーブル（リクエストに応じて付属、カスタマイズ可能）
• 制御ケーブル（デフォルトで付属）
• 外付けコンデンサ（リクエストに応じて）
物理的および動作的要件
• 動作周囲温度：40℃以下
• 動作ベースプレート温度：50℃以下（導電性モデル）
• 冷却方式：
モデルによって導電性または強制空冷

特徴 / 技術仕様

• 電流範囲：10～1200A（モデルによる）
• 準拠電圧：1～600V（ブースターボード使用時）
• 出力電力：最大6kW
• 電流安定性：0.1% pk～pk
• 電流リップル： 0.
• 電流ドリフト：<0.2%
• 電力変換効率：90～98%
• デューティ・サイクル：最大20%（QCW）
• 繰り返し周波数：最大5 kHz（QCW）
• TEC 制御：0、1、または2チャネル、1～25 A、1～36 V、チャネルあたり350 W
• 制御インターフェース：アナログ、CAN、RS232（デフォルト）、USB、LAN、WLAN（要リクエスト）
• 保護：
• 保護機能：過負荷、開回路、過熱、電圧異常、インターロック
• 寸法：130 x 90 x 30 mm～250 x 200 x 98 mm（モデルによる）
• 冷却：導電性または強制空冷
