遅れ発電機 SY4000

デジタル実験用

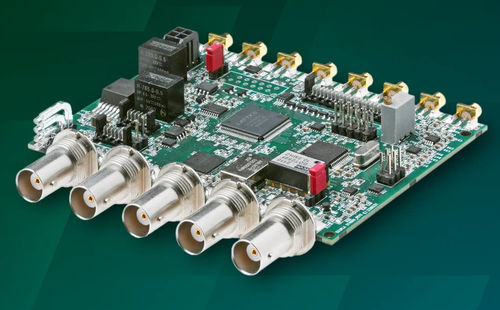

SY4000は、内部または外部クロックと正確に同期した最大8つの遅延出力パルスシーケンスを作成するために設計されたデジタル遅延発生器です。主にAOMドライバ、ポッケルスセルドライバ、レーザーダイオードドライバ、フラッシュランプドライバ、フォトディテクタ、データ取得システムなどのレーザーコンポーネントの同期と制御に使用されます。エンクロージャー版とOEM版の両方が利用可能で、エンクロージャー版は実験室での使用に適しており、OEM版は統合に最適です。デバイスはRS232、USB、LAN、WLAN、CANを含む複数の通信オプションを提供し、ユーザーフレンドリーな設定ソフトウェアと内部電源を備えています。

特徴

• 8つの独立した出力チャネル
• 超安定内部クロック0.2 ppm
• 2 nsから150 msの範囲での正確な遅延/パルス幅制御
• 25 psのタイミング分解能
• 外部パルストレインへの高精度同期（ロック）
• ジッター < 30 ps
• DAC/AWG出力
• 50 Ω（6出力）および差動（8出力）出力が存在
• 周波数分周器 / バースト（ソフトウェアおよびハードウェアトリガー） / ゲーティング / シングルショット
• 通信：OEM版 – CAN BUS; エンクロージャー版 – LAN、WIFI（オプション）、RS232、USB（VCP） – REST APIまたはDLL経由

アプリケーション

• モードロックおよびQスイッチングされたfs、ps & nsレーザー
• データ取得システムのトリガー
• 汎用パルスジェネレーター
• 正確なシステムクロックソース
• レーザーパルストレインのクリーンクロックソースへの変換
• 上記のすべての機能を同時に

ハイライト機能

• 外部クロックソース（例：フォトダイオードパルストレイン）へのロックによる位相ロックトリガー
• レーザーコンポーネントを保護するためのトリガーレート制御およびリミッター回路
• シングルエンドおよび差動出力
• バーストカウンター、ゲート入力、周波数分周器、またはソフトウェアコマンドによって制御される遅延ブロック内の2つの構成間の瞬時切り替え
• 高速取得システム（例：ストリークカメラトリガー）のための低ジッター同期パルス出力、典型的なジッター3–5 ps
• 出力信号を監視するためのソフトウェア制御可能なマルチプレクサ
• クロック出力：1:1、1:2周波数
• OR、AND、NOTロジックを使用して最大4つのパルス出力を組み合わせることができます
• AOMパススルーなどのデバイスを制御するためのDAC出力

特性 / 技術仕様

• モデル：SY4000
• チャネルモード：シングルショット、バースト、ノーマル、デューティサイクル、周波数分周器
• 遅延範囲：0から150 ms
• 負の遅延：-150 ms
• パルス幅：2 nsから150 ms
• 分解能：25 ps
• 精度：25 ps + 0.000001 × 遅延
• タイムベース：100 MHz、0.2 ppm
• ジッター：< 30 ps
• バーストモード：1から65535
• 出力レベル：2.5 V、4 V
• インピーダンス：50 Ω
• スルーレート：1.5 V/ns
• 内部ジェネレーターモード：デューティサイクル
• 内部レート：50 nsから100秒
• 内部分解能：10 nsまたは300 ps
• 内部精度：5 ns + 0.000001 × 期間
• 内部ジッター：100 ps RMS
• 入力（外部トリガー）レート：DCから20 MHz
• 入力しきい値：1.3 V
• 入力レベル：LVTTL、TTL
• 入力スロープ：上昇
• 入力ジッター：< 100 ps RMS
• 入力遅延：< 13 ns; < 70 ns
• 制御インターフェース（OEM）：デフォルトでCAN; 追加ボードでRS232、USB、LAN、WLAN
• 制御インターフェース（エンクロージャー）：CAN、RS232、USB、LAN、WLAN
• 電源（OEM）：12 V DC、500 mA
• 電源（エンクロージャー）：90–264 V、50–60 Hz
• 寸法（OEM）：100 × 77 × 20 mm
• 寸法（エンクロージャー）：105 × 86 × 85 mm
• アクセサリー：CAN-USBアダプター、通信ボード、入力電源ケーブルが含まれています
