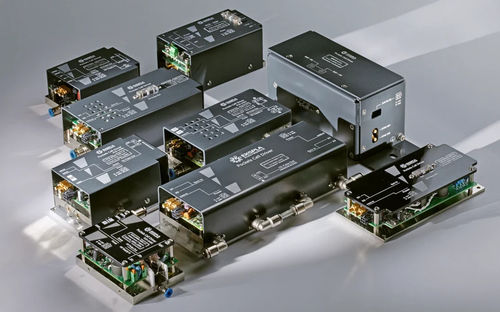

ポッケルスセルドライバー PCD & HV

BBO、RTP、KD*P、KTP、LiNbO3、およびCdTeポッケルス・セルに最適な性能を発揮するように設計された、エネルギー効率の高い電源を備えた高繰返し周波数・高電圧ポッケルス・セル・ドライバです。これらのドライバは、最大9.8 kVの高電圧出力パルス、最大6 MHzの繰り返し周波数、5.5 nsという短い電気パルス立ち上がり時間、0 nsという最小パルス持続時間、制限のない最大パルス持続時間を実現します。すべての仕様は6pF負荷で測定されています。 特徴

• 6 MHzまでのHV繰り返し周波数
• 9.8 kVまでのHV出力パルス振幅
• 電気的なHV立ち上がり/立ち下がり時間は、通常5.5ns（6pF負荷時）
• HVパルス持続時間は0ns～無限大
• 独立したHV出力パルスの振幅変調
• BBO、RTP、KD*P、KTP、LiNbO3用に設計、CdTeポッケルス・セル
• 各ドライバー・バージョンに対応したHV電源
• ドライバーは、OEM顧客のニーズを正確に満たすように調整可能
• 問い合わせ、試作、および大量生産段階での迅速な納期

科学レーザー

科学レーザー 説明 高速HVスイッチとしても知られるポッケルス・セル・ドライバは、固体レーザーのパルス・ピッキング、モード・ロッキング、共振器ダンピング、qスイッチングに使用される電気光学変調器（EOM）の不可欠な部分として機能するポッケルス・セルのキャパシタンスをロードおよびアンロードするように設計されています。Eksplaのポッケルスセルドライバは、BBO、RTP、KD*P、KTP、LiNbO3、CdTeポッケルスセルに最適です。ドライバは、通常ドライバのHV出力に等しいHV電源入力を必要とします（アナログ電圧入力により各出力パルスの振幅変調が可能なPCD-FAMシリーズを除く）。各バージョンには無償のHV電源が用意されています。量産OEMのお客様には、パラメータ、コスト、サイズを最適化するために余分な部品を取り除いてドライバを調整することができます。 性能

• 典型的な出力パルス形状、立ち上がりフロント、および立ち下がりフロントは、性能グラフに示されています。 ポッケルス・セル・ドライバの仕様
  • HVパルス振幅、最大：9.8kVまで（モデルによる）
  • HV繰り返し周波数、最大：6MHzまで（モデルによる）
  • HVパルス立ち上がり/立ち下がり時間、最小：5.5ns（モデルによる）
  • HVパルス持続時間（最小）：0ns（モデルによる）
  • HVパルス持続時間を無限大まで拡張：一部のモデルで利用可能
  • 個々のHVパルス振幅の変調：PCD-FAMシリーズで利用可能
  • HVパルス間の最小休止時間：25ns（モデルによる）
  • HVパルス遅延：25～45ns（モデルによる）
  • HVパルスジッター：< 100ps未満
  • 電源要件（パワー・ステージ）：U_{HV PS in} (V) = U_{driver out} (V)、P_PS in (W) - 構成を参照
  • 電源要件（制御段）：U_{HV PS in} (V) = U_{driver out} (V)、P_PS in (W) - 構成を参照：24 V
  • 外部トリガー入力パルス数：1または2
  • トリガーパルス持続時間要件：> 20ns以上
  • トリガーパルス振幅要件： 3.5-5V（50Ω入力）
  • トリガ・パルスの立ち上がりと立ち下がりの時間要件：< 10 ns
  • 変調電圧範囲： 0.1-4.9V（PCD-FAMシリーズ）
  • 負荷（ポッケルス・セル）の静電容量：通常≦6pF
  • 負荷（ポッケルス・セル）へのリード線の長さ、最大：
  • 冷却方法：導電性、水、または冷却なし（構成を参照）
  • 動作周囲温度/ベースプレート温度：35℃以下
  • HV出力ピン：
  • HV出力ピン：デフォルトでHVワイヤー用2本付属、ドライバーとポッケルス・セル間のHVワイヤーは付属していません
  • HV入力ケーブルおよびコントロール・ケーブル：デフォルトで付属
  • HV電源：無償のHV電源が利用可能
  • CAN-USBアダプター（HV電源用）：オプション
  モデル選択表
  • PCD-UHR、2PCD-UHR、PCD-UHRS、PCD-UHV、およびPCD-FAMシリーズを含む複数のモデルがあり、それぞれ特定の繰り返し周波数、出力パルス振幅、立ち上がり/立ち下がり時間、パルス持続時間範囲、消費電力、冷却方法、および寸法を備えています
  。 HV電源の仕様
  • ケース付きおよびオープンフレーム（PCB）のHV電源が利用可能
  • 出力電力：5W～400W（モデルによる）
  • 高電圧出力オプション：最大±4.4kV（モデルによる）
  • 寸法はモデルによって異なります
  PCDモデル・コーディング・スキーム
  • モデル選択のための詳細なコーディング・スキームは、ドキュメンテーションに記載されています。 特徴/技術仕様
    • 最大9.8 kVの高電圧出力パルス
    • 最大6 MHzの繰り返し周波数
    • 電気パルスの立ち上がり時間は5.5ns
    • 最小パルス持続時間0ns
    • 制限のない最大パルス持続時間
    • 独立したHV出力パルスの振幅変調（PCD-FAMシリーズ）
    • BBO用に設計、
    • RTP、KD*P、KTP、LiNbO3、CdTeポッケルス・セル用に設計
    • 各ドライバー・バージョンに対応したHV電源
    • OEM要件に合わせてカスタマイズ可能
    • 動作温度：≤ 35℃以下
    • 冷却：導電性、水冷、または冷却なし（モデルによる）
    • 電源：24V（制御）、HV電源は出力電圧と一致
    • 負荷の静電容量：通常≦6pF
    • トリガー：1つまたは2つの入力パルス、持続時間20 ns以上、振幅3.5～5 V
