厚さ測定システム SWAN REFLEX

ダイレクト接触シート材料産業用

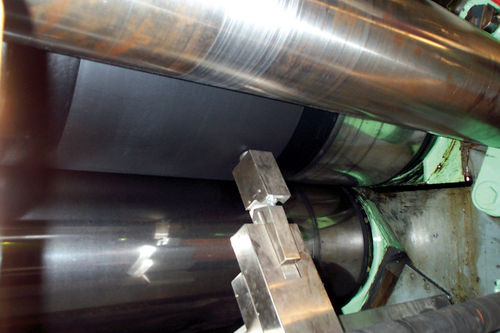

Swan Reflex SWAN REFLEXは、厚さを直接測定するために設計された反射システムです。このシステムは以下の要素で構成されています。 - ベアリング構造のシングルビームスキャナ - リファレンスロール - SWANエアブロウセンサー 主な特長 リファレンスロールの自動追跡システム 耐久性が高く、機械的に安定したセンサーシフトシステム。 被測定物への偶発的な接触を防止します。 シンプルかつコンパクトな構造で、高い耐衝撃性を備えています。 最大機械幅3,000 mmの産業用アプリケーションに最適。 カテゴリセンサー タグコーティング・ラミネート, PVCカレンダー, ゴム, シート・フォイル. 解説 軸受構造は、2つのサポートに固定されたスチール製のチューブ状ビームを備えています。支持体は、機械構造に変更を加えることなく、設置に最も適した構成で機械構造に取り付けることができます。メインビームには、測定エレメントを取り付ける特殊なスライドレールとカップリングが装備されており、リファレンスロールに対して垂直にセンサーホルダーが取り付けられています。スキャナーの自動化により、測定に最適な位置に到達するまで、センサーをロールに向かってキャリブレーションしながら移動させることができます。 設定された位置に到達すると、センサーはクロスプロファイルを測定するために移動を開始します。 SWAN REFLEX測定システムは、エレクトロニック・システムズ社独自の特許であるESSAIR™技術を採用したセンサーを使用しており、非接触で直接厚みを測定するのに最適です。10年以上前に設計され、世界中の何千もの設備で使用されてきたこのメジャーモジュールは、いくつかの産業アプリケーションでテストされており、重作業であっても、高い信頼性と安全性が証明されています。
