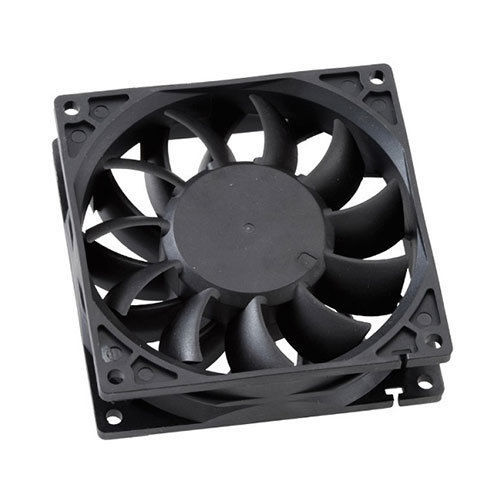

DCファン ED series

高性能静音軸方向

概要
直流電圧用のブラシレスDC軸流ファンで、幅広い設計と性能を提供します。本セクションは172mm未満のサイズ（プラスチックフレームおよび樹脂製インペラ）を対象とし、コンパクトで可変性能を必要とする電子機器の冷却に適しています。

シリーズオプション

• P Series：静音仕様向け（Brushless DC fan, Plastic Impeller）
• S Series：高性能向け（Brushless DC fan, Plastic Impeller）

品質と製造
各モデルは、騒音を抑えつつ風量と圧力性能を維持するために厳格な試験を実施しています。高い自動化と精密な組立工程により、安定した品質と再現性を確保しています。

仕様（表）
ヘッダー: Spec. | サイズ (mm) / サイズ (inch) | P Series (Brushless DC fan, Plastic Impeller) | S Series (Brushless DC fan, Plastic Impeller)

• 172 x 150 x 51 | 6.70 x 5.90 x 2.00 | P: ED15051
• 140 x 140 x 38 | 5.51 x 5.51 x 1.50 | S: ED1438 / ED1438 Mark II
• 140 x 140 x 25 | 5.51 x 5.51 x 0.98 | P: ED14025 Model A / ED14025 Model E
• 135 x 135 x 25 | 5.31 x 5.31 x 0.98 | P: ED13525 Model A
• 120 x 120 x 38 | 4.70 x 4.70 x 1.50 | P: ED12038 Model C | S: ED1238
• 120 x 120 x 32 | 4.70 x 4.70 x 1.25 | P: ED12032 Model C | S: ED1232
• 120 x 120 x 25 | 4.70 x 4.70 x 0.98 | P: ED12025 CASE / ED12025 Model D / ED12025 Model X
• 92 x 92 x 38 | 3.62 x 3.62 x 1.50 | P: ED09238 Model B | S: ED9238 / ED9238 Mark II
• 92 x 92 x 32 | 3.62 x 3.62 x 1.25 | P: ED09232
• 92 x 92 x 25 | 3.62 x 3.62 x 0.98 | P: ED09225 CASE / ED09225 Model O / ED09225 Model Q | S: ED9225
• 92 x 92 x 15 | 3.62 x 3.62 x 0.6 | P: ED09215 Model A / ED09215 Model B / ED09215 Model J
• 80 x 80 x 38 | 3.15 x 3.15 x 1.5 | P: ED08038 Model D / ED08038 Model E | S: ED8038
• 80 x 80 x 32 | 3.15 x 3.15 x 1.25 | S: ED8032
• 80 x 80 x 25 | 3.15 x 3.15 x 1.00 | P: ED08025 CASE / ED08025 Model E / ED08025 Model J | S: ED8025
• 80 x 80 x 20 | 3.15 x 3.15 x 0.8 | P: ED08020 | S: ED8020
• 80 x 80 x 15 | 3.15 x 3.15 x 0.6 | P: ED08015 Model I | S: ED8015
• 80 x 80 x 10 | 3.15 x 3.15 x 0.39 | P: ED08010 Model A / ED08010 Model Y
• 70 x 70 x 25 | 2.75 x 2.75 x 1.00 | P: ED07025 | S: ED7025
• 70 x 70 x 20 | 2.75 x 2.75 x 0.78 | P: ED07020 | S: ED7020
• 70 x 70 x 15 | 2.75 x 2.75 x 0.59 | P: ED07015 Model C | S: ED7015
• 70 x 70 x 10 | 2.75 x 2.75 x 0.39 | P: ED07010 Model A / ED07010 Model T
• 60 x 60 x 38 | 2.36 x 2.36 x 1.50 | P: ED06038 Model A / ED06038 Model B | S: ED6038
• 60 x 60 x 25 | 2.4 x 2.4 x 1.00 | P: ED06025 Model C / ED06025 Model D | S: ED6025
• 60 x 60 x 20 | 2.4 x 2.4 x 0.8 | P: ED06020 | S: ED6020
• 60 x 60 x 15 | 2.4 x 2.4 x 0.6 | P: ED06015 Model C | S: ED6015
• 60 x 60 x 10 | 2.4 x 2.4 x 0.39 | P: ED06010
• 50 x 50 x 20 | 1.9 x 1.9 x 0.78 | P: ED05020 | S: ED5020
• 50 x 50 x 15 | 1.9 x 1.9 x 0.6 | P: ED05015 Model D | S: ED5015
• 50 x 50 x 10 | 1.9 x 1.9 x 0.4 | P: ED05010 Model A / ED05010 Model C | S: ED5010
• 40 x 40 x 56 | 1.6 x 1.6 x 1.1 | P: ED04056 Model A / ED04056 Model B | S: ED4056
• 40 x 40 x 28 | 1.6 x 1.6 x 2.2 | P: ED04028 Model C / ED04028 Model D | S: ED4028 / ED4028 Mark II / ED4028 Mark III
• 40 x 40 x 20 | 1.6 x 1.6 x 0.78 | P: ED04020 Model D / ED04020 Model H / ED04020 Model P | S: ED4020
• 40 x 40 x 15 | 1.6 x 1.6 x 0.6 | P: ED04015 | S: ED4015
• 40 x 40 x 10 | 1.6 x 1.6 x 0.4 | P: ED04010 Model E | S: ED4010
• 40 x 40 x 07 | 1.57 x 1.57 x 0.27 | P: ED04007
• 38 x 38 x 28 | 1.5 x 1.5 x 1.1 | P: ED03828 | S: ED3828
• 38 x 38 x 20 | 1.5 x 1.5 x 0.78 | P: ED03820 | S: ED3820
• 35 x 35 x 10 | 1.37 x 1.37 x 0.4 | P: ED03510 | S: ED3510
• 30 x 30 x 10 | 1.18 x 1.18 x 0.4 | P: ED03010 / ED03010 Model B | S: ED3010
• 25 x 25 x 10 | 1 x 1 x 0.4 | P: ED02510 Model B | S: ED2510
• 25 x 25 x 06 | 1 x 1 x 0.23 | P: ED02506
• 20 x 20 x 10 | 0.79 x 0.79 x 0.4 | P: ED02010

注意

• データは予告なく変更される場合があります。
• 性能値には10%の公差が適用されます。
• 信号出力、回転数制御、IP等級はオプションで対応可能です（要問い合わせ）。

特長 / 技術仕様

• 種類：ブラシレスDC軸流ファン（機械式回転羽根）
• フレーム / インペラ：プラスチック
• 適用サイズ：20 x 20 mm〜172 x 150 mmの幅広い範囲（上記の全サイズ）
• シリーズ：EDシリーズ（低騒音向けP Series、高性能向けS Seriesを用意）
• 用途：コンパクトで可変性能を必要とする電子機器の冷却
• 品質：騒音 / 風量 / 圧力の厳格な試験、精密な自動組立
• オプション：信号出力、回転数制御、IP等級は要求に応じて対応可能
