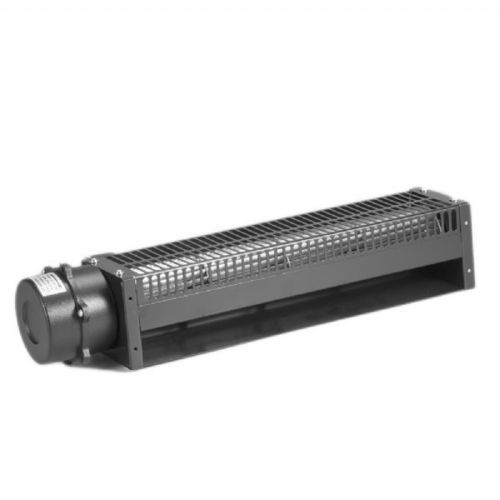

DCファン ECD series
高圧静音ダクト

お気に入りに追加する

商品比較に追加する

特徴

設置方式

高圧, ダクト, 静音

構造

十字流

機能

冷却, 空気循環用

供給電圧

応用

産業用

空気流量

最少: 84 m³/h
(2,966.432 ft³/h)

最大: 588 m³/h
(20,765.024 ft³/h)

直径

最少: 40 mm
(1.575 in)

最大: 90 mm
(3.543 in)

概要
スリムな設置面積、低騒音、高い圧力係数を備えたコンパクトなDCクロスフロ―（タンジェンシャル）ファン。産業用小型組込、HVACダクト、電子機器筐体、家庭用機器に適しています。

仕様

ECD9031 | 310 x 413 x 137 mm (12.20 x 16.26 x 5.39 in) | 最大風量 9.8 ~ 5.04 m³/min (350 ~ 180 CFM) | ローラー Ø 90 x 31 mm (Ø 3.54 x 1.22 in)
ECD6042 | 420 x 499 x 90 mm (16.54 x 19.65 x 3.54 in) | 最大風量 8.344 ~ 4.284 m³/min (298 ~ 153 CFM) | ローラー Ø 60 x 42 mm (Ø 2.36 x 1.65 in)
ECD6036 | 360 x 439 x 90 mm (14.17 x 17.28 x 3.54 in) | 最大風量 7.7 ~ 3.36 m³/min (275 ~ 120 CFM) | ローラー Ø 60 x 36 mm (Ø 2.36 x 1.42 in)
ECD6030 | 300 x 368 x 90 mm (11.81 x 14.49 x 3.54 in) | 最大風量 5.32 ~ 2.856 m³/min (190 ~ 102 CFM) | ローラー Ø 60 x 30 mm (Ø 2.36 x 1.18 in)
ECD6024 | 240 x 307 x 90 mm | 最大風量 3.64 ~ 2.184 m³/min (130 ~ 78 CFM) | ローラー Ø 60 x 24 mm (Ø 2.36 x 0.94 in)
ECD6018 | 180 x 246 x 90 mm | 最大風量 2.94 ~ 1.68 m³/min (105 ~ 60 CFM) | ローラー Ø 60 x 18 mm (Ø 2.36 x 0.71 in)
ECD6012 | 120 x 185 x 90 mm | 最大風量 2.352 ~ 1.428 m³/min (84 ~ 51 CFM) | ローラー Ø 60 x 12 mm (Ø 2.36 x 0.47 in)
ECD5029 | 290 x 360 x 70 mm (11.42 x 14.17 x 2.76 in) | 最大風量 2.996 ~ 1.68 m³/min (107 ~ 60 CFM) | ローラー Ø 50 x 29 mm (Ø 1.97 x 1.14 in)
ECD5019 | 190 x 260 x 70 mm (7.48 x 10.24 x 2.76 in) | 最大風量 1.96 ~ 1.4 m³/min (70 ~ 50 CFM) | ローラー Ø 50 x 19 mm (Ø 1.97 x 0.75 in)
ECD4019 | 190 x 260 x 60 mm (7.48 x 10.24 x 2.36 in) | 最大風量 2.24 ~ 1.68 m³/min (80 ~ 60 CFM) | ローラー Ø 40 x 19 mm (Ø 1.57 x 0.75 in)

技術仕様

製品タイプ：コンパクトな設置、低騒音、高い圧力係数を目的に設計されたDCクロスフロ―（タンジェンシャル）ファン。
シリーズ / 取り扱いモデル：ECD9031、ECD6042、ECD6036、ECD6030、ECD6024、ECD6018、ECD6012、ECD5029、ECD5019、ECD4019。
寸法：モデルごとに記載（mmおよび該当する場合はインチ）。
最大風量：モデルごとの範囲を表示（m³/minおよびCFM）。
ローラー寸法：モデルにより異なる（Ø mm / Ø in）。
性能公差：±10%。
