DCファン ED series高性能大流量遠心
お気に入りに追加する
商品比較に追加する
特徴
- 設置方式
- 高性能, 大流量
- 構造
- 遠心
- 機能
- 空気循環用
- 供給電圧
- DC
- 駆動機構
- 電動
- 応用
- 産業用
- 空気流量
最少: 115.2 m³/h
(4,068.25 ft³/h)最大: 1,566 m³/h
(55,302.768 ft³/h)- 直径
最少: 100 mm
(3.937 in)最大: 250 mm
(9.843 in)
詳細
簡単な説明

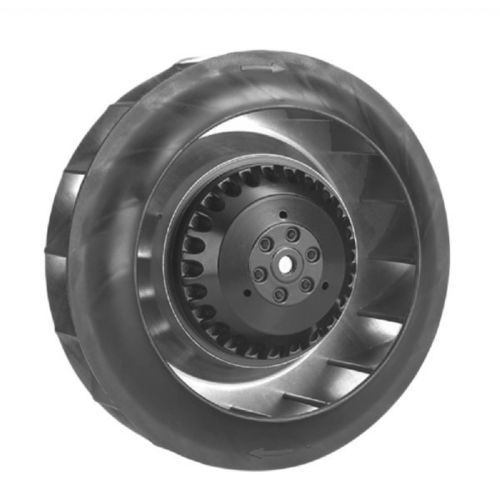

高い信頼性、高流量、高い静圧、および限られたスペースが主要な要件となるエンジニアリング用途向けに設計されています。EDシリーズは、後方に湾曲した羽根を持つモータ内蔵のDC遠心ファン（モータードインペラ）で、Ø100 x 25 mmからØ250 x 110 mmまでのサイズをカバーします。
仕様
Spec. | 型番 | サイズ (mm) / サイズ (Inch) | 最大風量 (m³/min) / 最大風量 (CFM) | 備考
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — 後方湾曲羽根
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — 後方湾曲羽根
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — 後方湾曲羽根
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — 後方湾曲羽根
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — 後方湾曲羽根
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — 後方湾曲羽根
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — 後方湾曲羽根
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — 後方湾曲羽根
注意
技術仕様
高い信頼性、高流量、高い静圧、および限られたスペースが主要な要件となるエンジニアリング用途向けに設計されています。EDシリーズは、後方に湾曲した羽根を持つモータ内蔵のDC遠心ファン（モータードインペラ）で、Ø100 x 25 mmからØ250 x 110 mmまでのサイズをカバーします。
仕様
Spec. | 型番 | サイズ (mm) / サイズ (Inch) | 最大風量 (m³/min) / 最大風量 (CFM) | 備考
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — 後方湾曲羽根
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — 後方湾曲羽根
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — 後方湾曲羽根
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — 後方湾曲羽根
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — 後方湾曲羽根
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — 後方湾曲羽根
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — 後方湾曲羽根
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — 後方湾曲羽根
注意
- 本データは予告なく変更される場合があります。
- データ性能は10%の許容差を有します。
技術仕様
- 製品群：DC遠心ファン / モータ内蔵インペラ
- インペラタイプ：後方湾曲羽根（全モデル共通）
- 利用可能なモデルと主要仕様:
- ED25011 — サイズ Ø250 x 110 mm (Ø9.8 x 4.3 in); 最大風量 26.1 m³/min (920 CFM)
- ED22599 — サイズ Ø225 x 99 mm (Ø8.8 x 3.89 in); 最大風量 23.6 m³/min (835 CFM)
- ED22171 — サイズ Ø221.5 x 71 mm (Ø8.7 x 2.7 in); 最大風量 17.6 m³/min (621 CFM)
- ED19069 — サイズ Ø190 x 69 mm (Ø7.5 x 2.7 in); 最大風量 12.2 m³/min (432 CFM)
- ED17569 — サイズ Ø175 x 69 mm (Ø6.9 x 2.7 in); 最大風量 12.4 m³/min (437 CFM)
- ED17567 — サイズ Ø175 x 67 mm (Ø6.9 x 2.6 in); 最大風量 11.2 m³/min (395 CFM)
- ED13391 — サイズ Ø133 x 91 mm (Ø5.2 x 3.5 in); 最大風量 9.2 m³/min (326 CFM)
- ED10025 — サイズ Ø100 x 25 mm (Ø3.9 x 1.0 in); 最大風量 1.92 m³/min (35 CFM)
- 典型的な用途：限られたスペースで高流量と高い静圧が必要とされるエンジニアリング空気搬送
