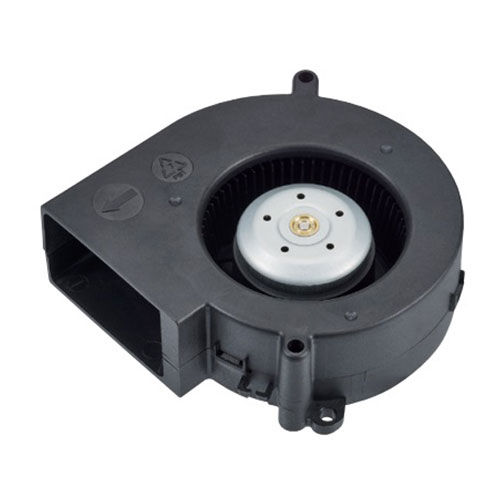

遠心ファン EBD series

冷却空気循環用DC

製品概要
EBDシリーズのDCブロワーファン。軸に対して空気流が直角に排出され、高い流量を供給します。小型機器や産業用途の冷却・換気に適した複数のサイズと構成を用意しています。OEM統合に対応可能です。

対応モデルと主要性能

• EBD12032 — 120 x 120 x 32 mm — 0.891 m3/min (31.47 CFM)
• EBD11020 — 110 x 110 x 20 mm — 0.792 m3/min (27.98 CFM)
• EBD09733 Model A — 97 x 97 x 33 mm — 0.956 m3/min (33.77 CFM)
• EBD09733 Model B — 97 x 97 x 33 mm — 1.572 m3/min (55.53 CFM)
• EBD09512 — 95 x 95 x 12 mm — 0.403 m3/min (14.24 CFM)
• EBD08020 — 80 x 80 x 20 mm — 0.668 m3/min (23.61 CFM)
• EBD08008 — 80 x 80 x 8 mm — 0.228 m3/min (8.07 CFM)
• EBD07530 — 75 x 75 x 30 mm — 0.330 m3/min (11.65 CFM)
• EBD07510 — 70 x 70 x 10 mm — 0.250 m3/min (8.84 CFM)
• EBD07508 — 75 x 75 x 8 mm — 0.593 m3/min (20.94 CFM)
• EBD07016 — 70 x 70 x 16 mm — 0.333 m3/min (11.78 CFM)
• EBD06907 — 69 x 69 x 7 mm — 0.208 m3/min (7.35 CFM)
• EBD06015 — 60 x 60 x 15 mm — 0.281 m3/min (9.94 CFM)
• EBD05508 — 55 x 55 x 8 mm — 0.096 m3/min (3.40 CFM)
• EBD05020 Model B — 50 x 50 x 20 mm — 0.158 m3/min (5.57 CFM)
• EBD05015 Model B — 50 x 50 x 15 mm — 0.150 m3/min (5.16 CFM)
• EBD03510 — 35 x 35 x 10 mm — 0.094 m3/min (3.30 CFM)
• EBD03010 — 30 x 30 x 10 mm — 0.052 m3/min (1.84 CFM)

注意

• 予告なしにデータを変更する場合があります。
• 性能値は±10%の許容範囲があります。
• オプション：信号出力、回転数制御、IP等級は別途対応可能です。

技術仕様

• シリーズ: EBD
• 電圧: DC
• 気流方向: ファン軸に対して垂直
• 主な用途: 冷却および換気のための高流量供給
• オプション: 信号出力、回転数制御、IP等級（要相談）
