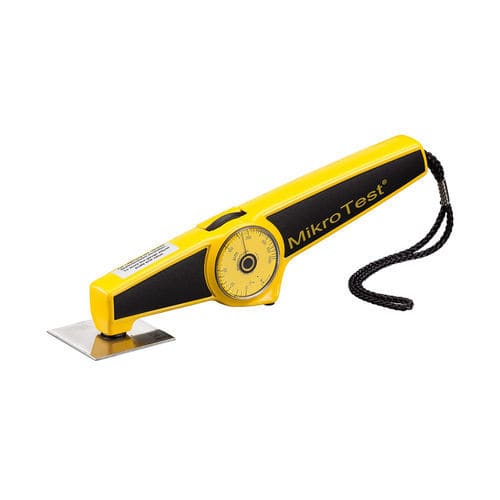

コーティング厚さ計 MikroTest series

銅鋼非鉄金属材料用

概要
MikroTest は、磁気付着原理を用いて鉄鋼などの強磁性基材上の非磁性被膜の厚さを破壊せずに測定する機械式被膜厚測定器です。金属筐体と電池不要の機構により、工業環境での長時間使用に適しています。

用途

• 塗料、ラッカー、エナメル、クロム、亜鉛などの非磁性被膜を鋼材上で測定。
• NiFe50 モデル：鋼上の電解ニッケルめっきの測定。
• Ni50 / Ni100 モデル：アルミニウム、銅、合成樹脂などの非鉄基材上の電解ニッケルめっきの測定。

機種と操作方式
MikroTest 5

• 手動駆動：スケールホイールを前方のストップまで回し、戻しながら磁石が離れるまで手動で調整して測定。
• MikroTest 5 G — 0–100 µm（めっきおよび鋼上の塗装用）。
• MikroTest 5 F — 0–1,000 µm（塗装用）。

MikroTest 6

• 自動スプリング駆動（ラッチ機構付き）：スケールホイールをストップまで回して測定動作を自動で実行。
• MikroTest 6 G — 0–100 µm。
• MikroTest 6 F — 0–1,000 µm。
• MikroTest 6 S3 — 0.2–3 mm（エナメル、プラスチック、ゴム）。
• MikroTest 6 S5 — 0.5–5 mm。
• MikroTest 6 S10 — 2.5–10 mm。
• MikroTest 6 S20 — 7.5–20 mm。
• MikroTest 6 Ni50 — 0–50 µm（非鉄基材上のニッケルめっき）。
• MikroTest 6 Ni100 — 0–100 µm。
• MikroTest 6 NiFe50 — 0–50 µm（鋼上のニッケルめっき）。

測定原理
磁気付着（磁気吸着）法、DIN EN ISO 2808 手法 7A に準拠。

特長

• 工業用途向けの亜鉛ダイキャスト金属筐体。
• ElektroPhysik 製の長期安定な磁石。
• 機種により µm から最大 20 mm までの測定範囲。
• 重量補償により水平、垂直、逆さ位置で使用可能。
• 曲面上での測定も可能。
• 電池不要の完全機械式駆動。

付属品

• MikroTest 本体。
• 取扱説明書。
• ソフトケース。

仕様（技術データ）

• 測定範囲：6 S3：0.2–3 mm；6 S5：0.5–5 mm；6 S10：2.5–10 mm；6 NiFe50：0–50 µm（その他のバリアントは一覧参照）。
• 用途（バリアント別）：S3/S5/S10 — エナメル、プラスチック、ゴム（鋼上）；NiFe50 — 鋼上の電解ニッケル（鋼種 ST 33〜ST 60）。
• 許容差：S3/S5/S10 ±5%；NiFe50 ±2 µm および +8% の読み値。
• 最小測定面積（Ø）：S3 30 mm；S5 50 mm；S10 50 mm；NiFe50 20 mm。
• 最小曲率半径（凸/凹）：S3 15 mm/25 mm；S5 15 mm/25 mm；S10 15 mm/25 mm；NiFe50 10 mm/25 mm。
• 最小基材厚さ：S3/S5 1.0 mm；S10 2.0 mm；NiFe50 0.5 mm。
• 使用温度範囲：-20 °C〜100 °C。
• 外形寸法：本体 215 × 55 × 29 mm；ケース 235 × 185 × 46 mm。
• 重量：ケース＋本体 約 560 g。
