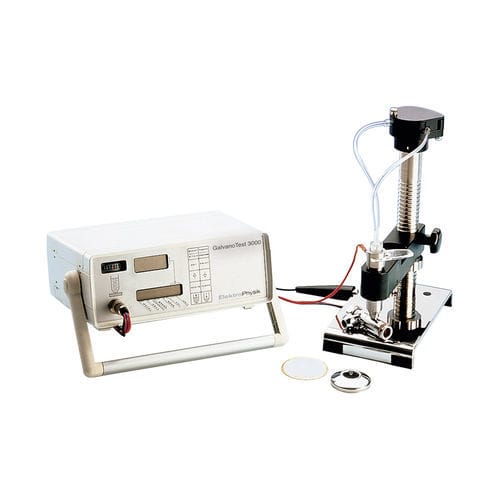

コーティング厚さ計 GalvanoTest 3000

金属卓上型電量測定

製品概要
GalvanoTestはクーロメトリック（陽極溶解除去）法に基づくめっき膜厚計で、クロム、ニッケル、カドミウム、銅、真鍮、銀、金、スズ、亜鉛などの膜を金属および非金属基材上で測定します。電解溶解除去時の電流と時間から膜厚を算出します。

製品情報
GalvanoTestはGalvanoTest 3000モデルとして提供され、循環ポンプと大容量電解液により高速のシリアル測定に対応し、極小部品や金めっきの測定に適しています。モデル2000は生産終了です。校正係数や測定条件は金属種・測定面に応じて直接調整可能です。

用途

• 金属・非金属基材上のめっき（例：Cr、Ni、Cd、Cu、真鍮、Ag、Au、Sn、Zn）の破壊的厚さ測定。

測定原理

• クーロメトリック（陽極溶解除去）方式：電解液と電流で金属層を溶解除去し、流れた電荷から膜厚を算出。

特長

• 脱離速度 8段階：約0.3–40 µm/min
• 測定面積 0.25～8 mm²（電解液カップはオプションで最大≈16 mm²）
• 測定範囲 0.05–75 µm
• ワイヤ測定用カソードカップや小部品用アクセサリを用意
• 合金層測定のための可変シャットダウン感度
• 直接調整可能な校正、10種類のプリセット金属と追加の特殊金属

供給品

• GalvanoTest本体
• 標準スタンド（測定セル、パルスノズル付）(GalvanoTest 2000)
• 循環ポンプ内蔵測定スタンドおよび測定セルタイプ1 (GalvanoTest 3000)
• 本体–スタンド接続ケーブル、リングガスケット、マスク
• 電解液（要望により）、ピペット、廃液ボトル、スプレーボトル
• ゴムペン、吸収紙、取扱説明書

技術仕様

• 被覆/基材組合せ：標準で70以上の組合せ対応、平面・曲面、小部品・ワイヤ測定対応、プリセット10金属（Cr, Ni, Cu, 真鍮, Zn, Ag, Sn, Pb, Cd, Au）＋8種の特殊コーティング
• 測定範囲：0.05…75 μm
• 測定セル：循環ポンプ付（3000）
• 測定面積：ガスケット4 mm²、マスク1 mm²・0.25 mm²、オプションカップ0.25–≈16 mm²
• 調整項目：最大8段階の脱離速度（≈0.3–40 μm/min）、校正係数の直接調整、可変シャットダウン速度
• データ：アプリケーションメモリ18、最大2000測定値保存、電源オフ後も不揮発メモリで保存
• 統計処理：平均、標準偏差、変動係数、測定数、最小/最大；即時または遅延の表示/印刷
• インターフェース：MiniPrint、RS232 C、アナログ出力、電解液飽和アラーム
• 測定不確かさ：較正後、8 mm²で約±5%の読み
• 電源：110/220 V 50–60 Hz、10 W
• 寸法・質量：本体 約260×250×100 mm、約2.5 kg；ポンプ付スタンド 約3.0 kg
• 追加機能：電圧曲線の印刷による界面検出、言語選択メニュー、μm／mils単位、照明付き電圧計
