ドライフィルム用厚さ計 MiniTest 700 series

鋼非鉄金属材料用コーティング

利点の概要

• プローブ内蔵のデジタル信号処理（SIDSP）により迅速で再現性の高い測定が可能
• 摩耗に強いプローブ先端と高いEMC耐性で産業用途に適合
• プローブにより最大35 mmまでの測定が可能
• 現場で使える20言語のグラフィックメニューとヘルプ表示

製品情報

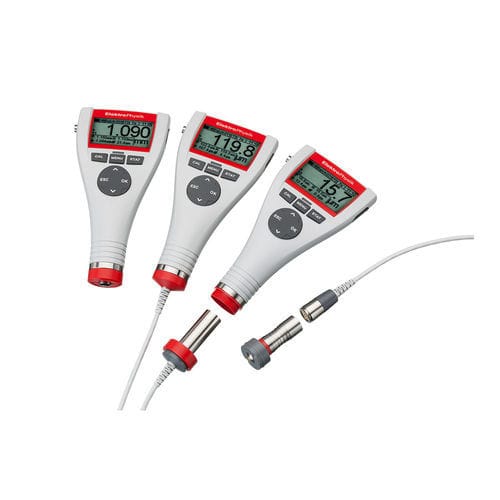

MiniTest 700シリーズは、強磁性基材および導電性基材上の非破壊塗膜厚測定用に設計された3モデルを揃えています：MiniTest 725（ベーシック、内蔵プローブ）、MiniTest 735（標準、外部ケーブル接続プローブ）、MiniTest 745（柔軟、プローブ交換式、ケーブルまたはBluetooth接続）。測定モードはシングルモード（最大70測定/分）と連続モード（最大20値/秒）。モデルによりメモリ容量やインターフェースが異なります。

MiniTest 725

• 固定内部プローブ（内蔵センサー）
• メモリ：最大10,000測定値を10グループで保存

MiniTest 735

• 外部交換プローブ（ケーブル接続）
• メモリ：最大10,000測定値を10グループで保存

MiniTest 745

• 交換可能なプローブ — 内部、外部（ケーブル）、無線（Bluetooth）接続に対応
• メモリ：最大100,000測定値を100グループで保存

センサー（SIDSP）
SIDSP（Sensor Integrated Digital Signal Processing）はプローブヘッド内にマイクロプロセッサを配置し、測定値の収集、フィルタリング、前処理を行います。利点：精度と再現性の向上、温度補償、研磨された耐摩耗性プローブ先端、個別の工場校正、非鉄金属の導電率自動補正、プローブにより最大35 mmの測定範囲。

用途

• 小物部品、溝、狭小部の測定（ミニチュアプローブ Ø2.5 mm）
• 自動車車体検査や形状変化のある表面
• 航空機部材（異なる合金導電率の自動補正）
• 穴内部やアクセス困難箇所の測定（チューブプローブ）
• 大規模鋼構造の防食（現場での大量記録）
• 粉塵・湿潤環境（ヘビーデューティプローブ）
• 厚膜塗装（例：鋼上で最大15 mmを測定するF15プローブ）や高摩耗面（特殊プローブ）

操作とデータ転送
グラフィックメニューと多言語ヘルプで操作。国際規格に準拠した校正手順を搭載し、粗面用の特別モードも用意。データ転送はUSBまたはBluetoothでPC、タブレット、スマートフォンへ。MSoft 7 basicを同梱（MSoft 7 professionalへのアップグレード可能）。

測定原理

• 磁気誘導（F型プローブ） — DIN EN ISO 2808 方法7Cに準拠
• 渦電流（N型プローブ） — DIN EN ISO 2808 方法7Dに準拠

特徴

• 高精度な塗膜厚測定（プローブにより典型的に最大15 mmまで）
• データ出力・印刷用のUSBおよびBluetoothインターフェース
• SIDSPによる精度と再現性の向上
• 鋼・非鉄金属の自動基材判別を備えたユニバーサルプローブ
• 耐摩耗性の高いプローブ先端で長寿命
• 充実した統計機能と設定可能なブロック統計
• 保存容量：10,000測定値（725/735）、100,000測定値（745）
• 調光可能なグラフィック表示と20言語のユーザーガイダンス

付属品

• MiniTest 725、735 または 745 本体
• 選択可能な SIDSP センサー
• ベルトクリップ付きショルダーバッグ
• 校正セット（校正標準およびゼロ基準板）
• 多言語のユーザーガイド（CD）
• プラスチック製キャリングケース
• 単3相当の2本（AA/LR06）電池

技術仕様

• センサー構成：725 = 内蔵固定、735 = 外部ケーブル接続、745 = 内部/外部交換可能
• 測定シリーズ（グループ）：725 = 10、735 = 10、745 = 100
• 保存値：725 = 10,000、735 = 10,000、745 = 100,000 測定値
• 較正：工場較正、1/2/3点較正、粗面用特別較正、オフセット調整
• 準拠規格：ISO 19840:2004(E)、SSP C‑PA2、SS 184160、AS 3894.3、関連する DIN EN ISO 規格
• リミット監視：光および音による信号
• 単位：µm、mm、cm / mils、inch、thou
• インターフェース：Bluetooth® 4.0 / Bluetooth Smart®、Mini‑USB
• プリンター：標準 ASCII プリンターまたは ElektroPhysik Bluetooth プリンター
• 電源：2 x AA（LR‑06）または NiMH 充電式 AA（HR6）
• 動作温度：-10 °C ～ +60 °C
• 保管温度：-20 °C ～ +70 °C
• 寸法：157 x 75.5 x 49 mm
• 重量：センサーにより約 175 g（725/745）、約 210 g（735）
