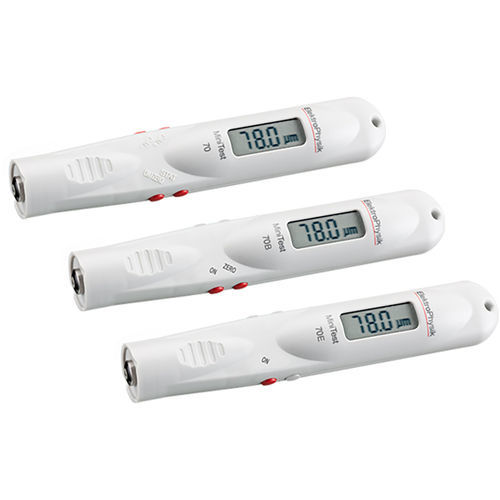

コーティング厚さ計 MiniTest 70 series

銅鋼非鉄金属材料用

製品概要
MiniTest 70 は、鋼などの強磁性基材上の非磁性被覆（塗料、プラスチック、クロム等）やアルミニウム・銅・オーステナイト系ステンレス等の導電性基材上の絶縁性被覆を非破壊で測定する、ペン型センサー内蔵の塗膜厚計です。バネ支持の摩耗に強いプローブ先端により、荒れた面での測定でも耐久性が向上します。

主な利点

• 高精度測定：鋼上（F）で最大3 mm、非鉄金属上（N）で最大2.5 mmまで測定可能。
• デュアルセンサー：基材を自動判別し、渦電流法または磁気誘導法を選択（モデル E ではデュアル機能に制限あり）。
• 耐摩耗プローブにより産業用途での長寿命を実現。
• 軽量・コンパクト：約80 g、携帯性に優れたペン型。

バリエーション

• MiniTest 70 F：統計表示（測定数、平均、標準偏差、最大、最小）。強磁性基材（例：鋼）のみ対応。測定範囲 0–3 mm。1点／2点較正対応。
• MiniTest 70 FN：統計表示。強磁性および非強磁性（例：アルミ、黄銅）基材対応。鋼上 0–3 mm、非鉄金属上 0–2.5 mm。1点／2点較正対応。
• MiniTest 70 B‑FN：強磁性および非強磁性基材対応。鋼上 0–3 mm、非鉄金属上 0–2.5 mm。1点較正対応。
• MiniTest 70 E‑FN：強磁性および非強磁性基材対応。鋼上 0–3 mm、非鉄金属上 0–2.5 mm。モデルにより機能制限あり。

用途

• 塗料、エナメル、クロム、亜鉛などの非磁性被覆の非破壊厚さ測定（例：鋼）。
• ラッキングや陽極酸化などの絶縁被覆の測定（例：アルミニウム、銅、オーステナイト系ステンレス、黄銅）。

測定原理

• 磁気誘導（F 型センサー） — DIN EN ISO 2808 方法 7C に準拠。
• 渦電流（N 型センサー） — DIN EN ISO 2808 方法 7D に準拠。

特徴

• 測定範囲：F：0–3 mm、N：0–2.5 mm。
• 32bit 信号処理（モデル依存）と自動基材判別により生産現場で安定した測定。
• 品質管理に適した繰返し精度・測定精度（技術仕様参照）。
• 電源：単3形（AA）×1（LR06）、携帯検査に適した軽量設計。

付属品

• センサー内蔵 MiniTest 70 本体。
• 取扱説明書。
• 単3形電池（LR06）×1。
• ゼロ基準板および校正用基準板。
• ベルトポーチ。

仕様

• 本体寸法：ペン型コンパクト、長さ約157 mm、直径約27 mm、質量 ≈ 80 g。
• 測定範囲：F：0–3 mm（118 mils）；N：0–2.5 mm（95 mils）。
• 精度：1点較正時 ±(1.5 μm + 3% 読取値)；2点較正時 ±(1.5 μm + 2% 読取値)（モデル依存）。
• 繰返し精度：±(1 μm + 1% 読取値)。
• 分解能（下限）：0.5 μm。
• 最小凸曲率半径：5 mm；最小凹曲率半径：40 mm。
• 最小基材厚：F：0.5 mm；N：0.04 mm。
• 単位：メートル法／インチ法 切替可能。
• 較正：標準、1点および2点（バリエーションによる）。
• 統計（F、FN）：n、平均、標準偏差、最小、最大。
• 動作温度：−10 ℃〜60 ℃。保管温度：−20 ℃〜70 ℃。
• 準拠規格：DIN EN ISO 2808（方法 7C / 7D）など。
