マシンビジョンストロボ スコープ DRELLOSCOP 1296
スタンドアローン高濃度110-230V

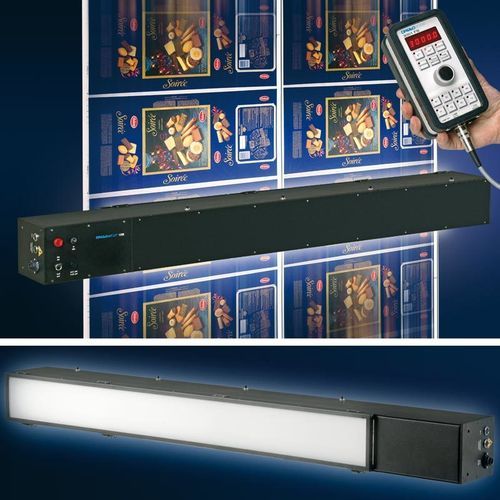

マシンビジョンストロボ スコープ - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - スタンドアローン / 高濃度 / 110-230V
マシンビジョンストロボ スコープ - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - スタンドアローン / 高濃度 / 110-230V
マシンビジョンストロボ スコープ - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - スタンドアローン / 高濃度 / 110-230V - 画像 - 2
マシンビジョンストロボ スコープ - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - スタンドアローン / 高濃度 / 110-230V - 画像 - 3
お気に入りに追加する
商品比較に追加する

特徴

特性
スタンドアローン, 高濃度, 110-230V, マシンビジョン

詳細

製品概要
  • 印刷機、巻取り機、ロールスリッター上の印刷物および素材ウェブの観察用
  • 最大2000 mmまでのウェブ幅に対する均一な照明と高照度
  • 連続運転に適した堅牢で干渉に強い産業設計
  • フラッシュ周波数最大166.67 Hz / 10000 min-1
  • フラッシュ間隔の内部および外部制御
  • 磁石式ホルダー付きリモコンによる簡単操作
  • スローモーション機能
  • 外部トリガーとフラッシュ間の位相調整可能
  • 調光(ディマー)機能
  • 自動オフ機能


バージョン / サイズ
  • 品番 0D1129600033 - DRELLOSCOP 1296/3 - ウェブ幅 1000 mm、フラッシュ管 3 本
  • 品番 0D1129600043 - DRELLOSCOP 1296/4 - ウェブ幅 1300 mm、フラッシュ管 4 本
  • 品番 0D1129600053 - DRELLOSCOP 1296/5 - ウェブ幅 1600 mm、フラッシュ管 5 本
  • 品番 0D1129600063 - DRELLOSCOP 1296/6 - ウェブ幅 2000 mm、フラッシュ管 6 本


付属品
  • DRELLOSCOP 1296(選択バージョン/サイズ)
  • リモコン 3001 FB(接続ケーブル 6 m 含む)
  • 電源ケーブル 2 m
  • 飛散防止機能付き拡散ガラス板
  • 取付キット(120°)
  • フラッシュ管 302-2(選択バージョン/サイズにより本数が異なる)
  • 外部トリガー接続用プラグ
  • 取扱説明書(英語またはドイツ語)


追加情報
  • コントラストセンサはオプションアクセサリとして利用可能
  • 技術進歩に伴う変更の余地あり


技術仕様
  • 電源: 230 VAC, 50 – 60 Hz(オプション 115 VAC)
  • 消費電力: 1296/3: 最大 180 W; 1296/4: 最大 220 W; 1296/5: 最大 260 W; 1296/6: 最大 300 W
  • 寸法 (W x H x D): 1296/3: 1140 x 160 x 140 mm; 1296/4: 1440 x 160 x 140 mm; 1296/5: 1740 x 160 x 140 mm; 1296/6: 2040 x 160 x 140 mm; リモコン 3001 FB: 90 x 170 x 65 mm
  • 重量: 1296/3: 約 22 kg; 1296/4: 約 26 kg; 1296/5: 約 30 kg; 1296/6: 約 32 kg; リモコン 3001 FB: 約 0.8 kg
  • 周波数範囲: 0.5 – 166.67 Hz / 30 – 10000 min-1
  • 内部制御: リモコン 3001 FB のツイストノブ
  • 外部制御: 矩形パルス 0.3 – 24 Vs
  • 表示: リモコン 3001 FB の 5 桁 7 セグメント表示、表示単位 Hz / min-1
  • 位相シフト: 0° – 360°(外部トリガー時)
  • スローモーション機能: ビート周波数 ± 2,000 Hz(外部トリガー時)
  • 自動オフ機能: 有効化可能 - 3 分
  • 光強度(周波数依存): 最大 1880 lux (@ 30 cm) / 最大 676 lux (@ 50 cm)
  • 照射面積: 1296/3: 約 1000 x 360 mm (@ 30 cm) / 約 1666 x 600 mm (@ 50 cm); 1296/4: 約 1300 x 360 mm (@ 30 cm) / 約 2166 x 600 mm (@ 50 cm); 1296/5: 約 1600 x 360 mm (@ 30 cm) / 約 2666 x 600 mm (@ 50 cm); 1296/6: 約 1900 x 360 mm (@ 30 cm) / 約 3166 x 600 mm (@ 50 cm)
  • 光源: 石英フラッシュ管 302-2
  • 光源本数: 1296/3: 3 本; 1296/4: 4 本; 1296/5: 5 本; 1296/6: 6 本
  • 使用温度: 0° ... +50° C
  • 保管温度: -20° ... +70° C
  • 保護等級: IP30(本体);IP50(リモコン 3001 FB)
  • 認証: CE
