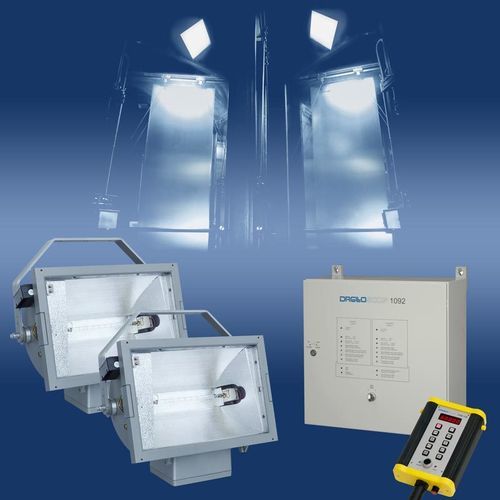

マシンビジョンストロボ スコープ DRELLOSCOP 1092スタンドアローン高濃度セパレート照明付
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 高性能, スタンドアローン, 高濃度, 110-230V, セパレート照明付, 防水・防塵性能, マシンビジョン
詳細
概要
バージョン / 付属品
ドキュメント
技術仕様
特性 / 仕様
- 大面積の産業検査および製鉄業向けに設計された高出力照明と広域照射
- 表面欠陥の目視検査および撮像（例：周期的な圧延跡、チャターマーク、スケール堆積、乳化液の滴）
- 連続運転に対応する堅牢な防沫設計（IP54）
- 壁取付け用電子ユニット（詳細な状態表示）と磁着式ホルダ付きリモートコントロールユニット1090 FB
- 広角タイプのLE 4149ランプ1灯または2灯を選択可能；高性能石英フラッシュ管106-1を使用
- フラッシュ管の外部換気を不要とし、灯体内部の汚染を防止
- モジュラー設計で保守が容易
- フラッシュ周波数 最大130 Hz / 7800 min-1（外部トリガー時は統合周波数分周器により最大2080 Hz）
- 内部/外部によるフラッシュ制御、位相調整、輝度調整、スローモーション機能を備える
- 自動停止機能（設定可能）
バージョン / 付属品
- 品番 0D1109200005 - DRELLOSCOP 1092（LE 4149 x2）:
- DRELLOSCOP 1092 電子ユニット
- LE 4149 ランプ 2 台（取付ブラケット付）、接続ケーブル 10 m、ケーブルソケット
- 高性能フラッシュ管 106-1 x2
- リモートコントロールユニット 1090 FB（接続ケーブル 15 m）
- 電源ケーブル 6 m
- 外部トリガー接続用プラグ
- 電子筐体用キー
- 取扱説明書（英語またはドイツ語）
- 品番 0D1109200006 - DRELLOSCOP 1092（LE 4149 x1）:
- DRELLOSCOP 1092 電子ユニット
- LE 4149 ランプ 1 台（取付ブラケット付）、接続ケーブル 10 m、ケーブルソケット
- 高性能フラッシュ管 106-1 x1
- リモートコントロールユニット 1090 FB（接続ケーブル 15 m）
- 電源ケーブル 6 m
- 外部トリガー接続用プラグ
- 電子筐体用キー
- 取扱説明書（英語またはドイツ語）
ドキュメント
- 製品データシート（英語およびドイツ語）
技術仕様
- 電源：230 VAC、40–60 Hz（オプション 115 VAC）
- 消費電力：最大 1600 W
- 外形寸法（W×H×D）：電子ユニット 500 x 500 x 210 mm；LE 4149 ランプ（ブラケット除く）約 560 x 500 x 320 mm；リモコン 1090 FB 210 x 290 x 90 mm
- 重量：電子ユニット 約 16 kg；LE 4149 ランプ 約 16 kg；リモコン 1090 FB 約 2.5 kg
- 周波数範囲：60–130 Hz / 3600–7800 min-1；外部入力 min. 60 Hz – max. 2080 Hz（内蔵周波数分周器使用時）
- 内部制御：リモコン 1090 FB のロータリーノブ
- 外部制御：パルス 0.5–30 V または直流 0–10 V（オプション制御電流 0–20 mA）
- 表示：1090 FB 上の5桁7セグメント表示；Hz / min-1 表示
- 位相調整：0°–360°（外部トリガー時）
- スローモーション機能：うなり周波数 ±9,500 Hz（外部トリガー時）
- 自動停止：有効化可能 – 2.5 分
- フラッシュ持続時間：約 50 μs
- フラッシュエネルギー：最大 5.5 J、連続可変
- 光強度（ランプ当たり／周波数依存）：最大 1780 lux（@150 cm）；1000 lux（@200 cm）；640 lux（@250 cm）
- 照射面積（ランプ当たり）：約 2430 x 1290 mm（@150 cm）；約 3240 x 1720 mm（@200 cm）；約 4050 x 2150 mm（@250 cm）
- 光源：高性能石英フラッシュ管 106-1
- 動作温度：0° … +40° C；保管温度：-20° … +70° C
- 保護等級：IP54；認証：CE
特性 / 仕様
- モデル：DRELLOSCOP 1092
- 製品ファミリー：HELIO-STROB
- 電源：230 VAC（オプション 115 VAC）
- 最大消費電力：1600 W
- 内部フラッシュ周波数：60–130 Hz
- 外部トリガー：周波数分周器使用で最大 2080 Hz
- フラッシュエネルギー：最大 5.5 J、調整可能
- フラッシュ持続時間：約 50 μs
- 光強度（150/200/250 cm）：1780 / 1000 / 640 lux
- 照射面積（150/200/250 cm）：2430 x 1290 / 3240 x 1720 / 4050 x 2150 mm
- 保護等級：IP54
