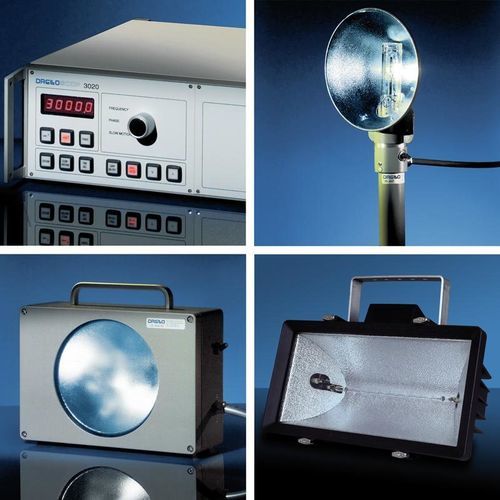

デジタルストロボ スコープ DRELLOSCOP 3020

高濃度セパレート照明付防水・防塵性能

概要 DRELLOSCOP 3020 – 検査、振動解析、回転速度測定、キャビテーション解析、品質管理向けの産業用ストロボスコープシステム。選択可能な3種類のランプを用意。フラッシュ周波数は内部／外部で制御可能で、外部機器の同期用出力を備えます。外部トリガ時のスローモーション機能と位相シフト調整により、詳細な観察や測定に対応します。

主な特徴

• 用途に応じた3種類のランプ（ハンドヘルド、耐水型、ワイドビーム）
• 100 cmで最大12750 lux（ランプにより異なる）
• フラッシュ周波数最大416 Hz / 25000 min⁻¹（ランプ／モード依存）
• フラッシュレートの内部／外部制御
• 観察性を高めるスローモーション（ビート周波数）機能
• 外部トリガとフラッシュ間の位相シフト調整（0°–360°）
• 追加機器同期用のクロックパルス出力
• マスター/スレーブ同期対応
• オプションでリモコンおよびRS-232インターフェース

機能

• ロータリーノブによる内部フラッシュレート制御
• 外部トランスデューサー（正パルス0.5–30 Vs）または正弦電圧（1–60 Vss）による外部制御
• 同期用トリガ出力（12 V正、ニードル状パルス）
• 外部トリガ時のスローモーション機能および位相調整

オプション

• リモコン 3001 FB
• ASCIIコマンドによる制御用 RS-232 シリアルインターフェース
• 複数装置間のマスター/スレーブ同期（例：DRELLOSCOP 3018）
• 外部トリガ時に高周波数を得るための周波数分周／拡張

ランプバリエーション
ハンドヘルドランプ HL 4037

• 光強度：最大12750 lux（100 cm時）
• 照射面積：Ø 約820 mm（100 cm時）
• 寸法：ハンドル Ø 40 mm、ハンドル長120 mm、リフレクター200 mm、全長380 mm
• 重量：約1.6 kg（6 m接続ケーブルおよびプラグ含む）
• 光源：クォーツフラッシュ管 305-1

耐水型ランプ LE 4040

• 光強度：最大12750 lux（100 cm時）
• 照射面積：Ø 約820 mm（100 cm時）
• 寸法（W x H x D）：330 x 230 x 110 mm
• 重量：約6 kg（6 m接続ケーブルおよびプラグ含む）
• 保護等級：IP67
• 光源：クォーツフラッシュ管 305-1

耐水型ワイドビームランプ LE 4047

• 光強度：最大5300 lux（100 cm時）
• 照射面積：約2200 x 1065 mm（100 cm時）
• 寸法（W x H x D）：465 x 185 x 250 mm
• 重量：約7.4 kg（6 m接続ケーブルおよびプラグ含む）
• 保護等級：IP55
• 光源：クォーツフラッシュ管 103-1

仕様

• コントロールユニット DRELLOSCOP 3020
• 電源：230 VAC、50–60 Hz（オプション115 VAC）
• 消費電力：最大900 W
• 寸法（ハンドル含む W x H x D）：450 x 133 x 375 mm
• 重量：約17 kg
• 周波数範囲（HL 4037 / LE 4040 / 自動モード）：0.5 – 416 Hz / 30 – 25000 min⁻¹
• 周波数範囲（LE 4047）：0.5 – 240 Hz / 30 – 14400 min⁻¹
• 内部制御：ロータリーノブ
• 外部制御：外部トランスデューサー、正パルス0.5–30 Vsまたは正弦電圧1–60 Vss
• トリガ出力：12 V正、ニードル状パルス、内部抵抗約1 kΩ
• 表示：5桁7セグメント、Hz / min⁻¹表示
• 位相シフト（外部トリガ時）：0° – 360°
• スローモーション（ビート周波数）：±5,000 Hz（外部トリガ時）
• フラッシュ持続時間：10 – 25 μs
• シリアルインターフェース：RS-232（オプション）
• 動作温度：0° … +50° C
• 保管温度：-20° … +70° C
• 認証：CE
