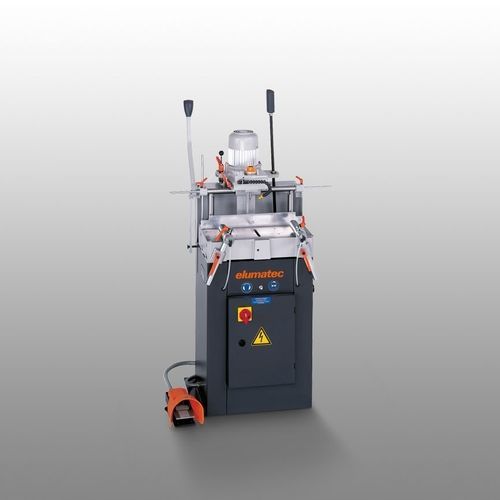

手動式コピー ルーター AS 70/44手動制御1スピンドル1スピンドル
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動制御, 手動式
- 軸の数
- 1スピンドル
- スピンドルの数
- 1スピンドル
- 使用素材
- ポリ塩化ビニル用, アルミニウム用
- その他の特徴
- エアクランプ付き
- X軸移動距離
110 mm
(4.33 in)
詳細
概要
オプション
関連機種 / バリエーション
仕様 / 技術データ
- 型板の加工パターンを1:1で転写するコピーフライス盤（AS 70/44）で、アルミおよびPVCプロファイルの加工に対応
- 簡単な二レバー操作で高精度なフライス加工が可能、数ステップでのセットアップに対応
- エア式の材料クランプおよび異なるフライス径に対応する3段階の手動トレーサーを装備
- 切削液の供給を制御するパルス式噴霧システム搭載
- 型板コピーおよびストップを用いた長方形切削に対応
オプション
- コピー型板
- コレットおよびツールホルダー
- スタンドおよびガイドバー
- ワーク支持具およびストップ
- 材料固定ユニット（バリエーション）
- 切削工具および付属品
- 高性能切削液
関連機種 / バリエーション
- 1-SPINDLE COPY ROUTER AS 70/45：AS 70/44 と同様、ただし：
- 薄肉鋼材プロファイルの加工のために12,000 rpmと6,000 rpmの速度切替を搭載
- 1-SPINDLE COPY ROUTER AS 70/50：AS 70/44 と同様、ただし：
- 卓上型ユニット
- 手動材料固定装置
- パルス式噴霧システムなし
- 寸法：長さ720 mm x 奥行650 mm x 高さ960 mm、重量75 kg
仕様 / 技術データ
- ストップ使用時の水平加工範囲：230 x 90 mm
- 型板使用時の水平加工範囲：230 x 90 mm
- スピンドル回転数：12,000 rpm
- プロファイルのクランプ範囲：180 x 130 mm
- ストローク：110 mm
- 電源：230/400 V、3~, 50 Hz
- 出力：0.74 kW
- 圧縮空気供給：7 bar
- 作業サイクル当たりの空気消費量：噴霧なし 12 l、噴霧あり 24 l
- 外形寸法（L x D x H）：720 x 650 x 1,440 mm
- 重量：120 kg
