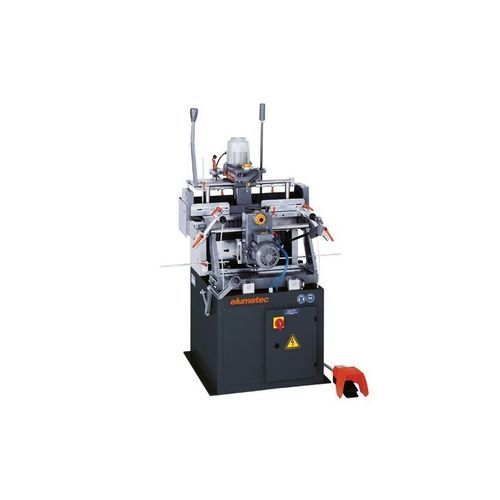

手動式コピー ルーター KF 78/232軸2スピンドルポリ塩化ビニル用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動式
- 軸の数
- 2軸
- スピンドルの数
- 2スピンドル
- 使用素材
- ポリ塩化ビニル用, アルミニウム用
- その他の特徴
- 空圧式
- X軸移動距離
80 mm
(3.15 in)- Y軸移動距離
120 mm
(4.72 in)
詳細
製品説明
オプション
仕様 / 技術データ
- シリンダー錠およびハンドル穴のフライス加工（アルミニウム/PVCプロファイル）に対応、プロファイル厚最大70 mm
- 垂直・水平の二方向で加工可能な、完全に独立した2つのコピールーターユニットを装備
- 両主軸による1:1のコピーフライスで高精度な再現が可能
- ストップ（当て）またはコピーテンプレートによる加工が可能
- プロファイル表面を保護するプラスチックコーティングされたテーブル
- 横方向の空気式クランプで確実にワークを固定
- 制御されたスプレー/パルス冷却システムにより潤滑と切りくず排出を最適化
オプション
- コピーテンプレート
- テンプレート用ブランク
- コレットおよびチャック
- スタンドおよびガイドバー
- ワークサポートおよびストッパー
- 切削工具およびインサート
- 高性能切削液
仕様 / 技術データ
- 水平加工範囲
- ストップ使用時: 300 x 100 mm
- テンプレート使用時: 270 x 70 mm
- 移動量: 80 mm
- 垂直加工範囲
- ストップ使用時: 290 x 100 mm
- テンプレート使用時: 230 x 70 mm
- 移動量: 120 mm
- 主軸回転数: 12,000 rpm
- プロファイル固定範囲: 150 x 150 mm
- 電源: 230/400 V、3相、50 Hz
- 出力: 0.74 kW
- 圧縮空気供給: 7 bar
- 作業サイクルごとの空気消費量: 噴霧なし 12 l、噴霧あり 24 l
- 外形寸法 (L x D x H): 940 x 1,150 x 1,600 mm
- 重量: 260 kg
- 型式: KF 78/23 — 2主軸コピールーター
