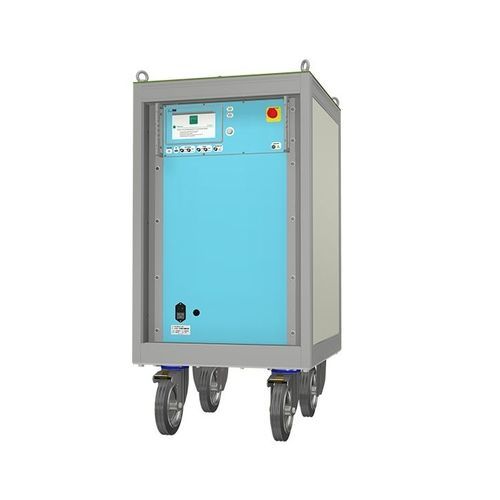

電流パルス試験機 CTS-10350

高圧配電用避雷器移動式

10/350us電流インパルス発生器は、2または3端子のサージ保護装置（SPD）のテスト用に特別に設計されています。制御機器から切り離された高電圧出力により、人体の安全が保たれます。 CTS-10350は、出力端子の電流波形が10/350μsのインパルス発生器です。出力は2系統あり、クラス1までの2端子、3端子機器のテストが可能です。ジェネレーターのインピーダンスは、デュアル出力モードでは1Ω、両出力を接続した場合は0.5Ωです。内部測定システムにより、インパルスのピーク電圧と電流をモニターし、フロントパネルに表示します。BNCモニター出力により、外部オシロスコープでの波形表示が可能です。トッププレートの高電圧出力は、テストキャビネットで保護することができ、オペレータの保護が強化されています。グラフィックヘルプ付きのカラータッチパネルは、テストのプログラミングとセットアップをユーザーにガイドします。ウェブサーバーが内蔵されており、インターネットブラウザからテストセットアップやレポートにアクセスすることができます。 メリット - 電流範囲 2 x 0.5kA マイナス10% ～ 2 x 2.5kA+10 - 10/350usのインパルスを持つジェネレーターを2台搭載 - 最大5kAまでのジェネレータ出力を組み合わせることが可能 - タイプ1SPDのテスト用 - テストレベルはユーザーがプログラム可能 - クラス1およびクラス2のSPDをテストするための電流範囲 - 3端子テレコムSPDテスト用デュアル出力 - 2端子SPDのテスト用複合出力 - ガス放電管(GDT)のテストに使用します。 - 電気通信回線や信号回線のテストに使用
