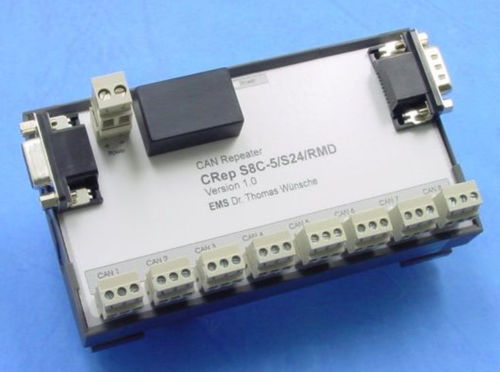

CAN反復ディスプレイ CRep S8C

通信産業用ネットワーク

コンパクトなCANリピータCRep S8Cは、CANプロトコルにトランスペアレントな信号を送信・増幅します。8つのCAN接続は、それぞれ1つのバスノードの物理的動作をします。CRep S8Cはネットワークトポロジーの柔軟な設計を可能にし、スター型ネットワークを特別にサポートします。さらに、ツリー構造や長いスタブラインもサポートされています。アプリケーションに最適なネットワーク構造を使用できるため、設置コストを削減できます。 CRep S8Cを使用してネットワーク構造を改善すれば、信号伝播遅延に応じてCANネットワークの最大データレートを向上させることができます。ネットワークをCRep S8Cで接続されたサブネットに分割することで、CANネットワークの最大ノード数を増やすことができます。各サブネットは、ドライバーの出力電流で許容されるCANノード数を実現します。CAN信号を長距離伝送する必要がある場合、CRep S8Cをシグナルコンディショニングに使用することができます。エラーセグメントをCANシステムの残りの部分から切り離す機能により、最も一般的に発生するエラーの場合、無傷のバスセグメントへの影響が軽減されます。 電源の有無はLEDで表示されます。さらに、各CANチャンネルにはLEDが装備されており、LEDが点灯している場合、このチャンネルがCANメッセージを発信したことを示します。 低伝搬遅延 1つの電源で最大3台のデバイスをカスケード接続できるリンク ISO 11898互換バスインターフェース ドミナントロックされたバスセグメントの切り離し
