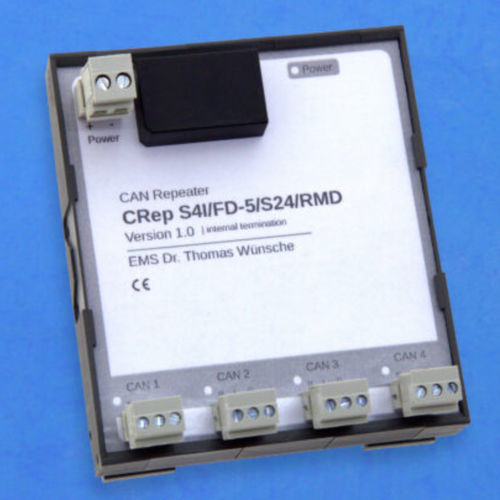

CAN反復ディスプレイ CRep S4I/FD

通信産業用ネットワーク

レールマウント可能なCANリピータCRep S4I/FDは、クラシックCANおよびCAN FDプロトコルにトランスペアレントな信号を送信、増幅します。4つのCAN接続は、それぞれ1つのバスノードとして動作します。すべてのCANチャンネルは、電源とガルバニック分離されています。 CRep S4I/FDを使用してネットワーク構造を改善すれば、信号の伝搬遅延に応じて、CANネットワークの最大データレートと最大ノード数をそれぞれ向上させることができます。CRep S4I/FDはスター型ネットワーク構造を実現できます。これにより、設置コストの削減につながるネットワークトポロジーを選択することができます。 エラー発生後、恒久的な支配セグメントをCANシステムの残りの部分から分離する機能により、最も頻繁に発生するエラーが無傷のバスセグメントに与える影響を軽減できます。CRep S4I/FDは、120オーム終端で納品されます。終端処理が不要な場合は、終端処理されていないケーブルが接続されていないチャンネルが、接続されたネットワークの残りの部分を妨害しないように、高インピーダンス抵抗付きのデバイスを提供します。 電源の有無はLEDで表示されます。各CANチャンネルは、そのチャンネルがCANメッセージを発信したことを示すLEDを備えています。 CANリピータ CRep S4I/FD CAN FDおよびCC用プロトコル透過型CANリピーター 電気的に絶縁された4つのCANチャンネル CANチャンネルと電源間のガルバニック絶縁 低伝搬遅延 ISO 11898-2:2016互換バスインターフェース (TI ISO1042) ドミナントロックされたバスセグメントの切り離し
