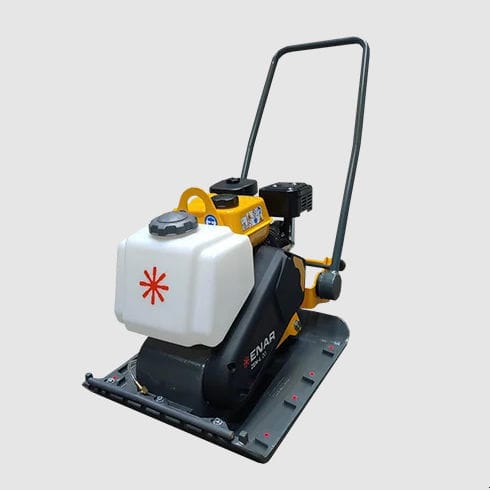

前進振動プレート ZEN-L series

ガソリンエンジン圧縮

概要
ENARの新しいZEN-Lシリーズは、63〜92 kgの範囲の一方向振動プレートをラインナップしています。コンパクトな設計により、非常に狭いトレンチなどの狭い場所でも混合土の締固めが可能です。

• Wモデルはオプションでホイールキットと水タンクを装着可能。
• プレート幅：350 mmおよび500 mmを用意。
• 振動周波数：5,800 vib/min。
• アスファルト、軽い混合土、インターロッキング舗装の締固めに推奨。

利点

• エアフィルター：サイクロン式3段階エアフィルタリングシステム。
• 堅牢性：高耐久のダクタイル鋳鉄製ベースプレートを採用。
• 低い手腕振動：振動低減機構を備えたガイドハンドルで作業者の疲労を軽減。
• 人間工学：積込・積降ろしを容易にするエルゴノミックなリフティングハンドル。

モデルとオプション

• ZEN-L 12W、ZEN-L 12
• ZEN-L 15W、ZEN-L 15
• ZEN-L 20W、ZEN-L 20
• ZEN-L 12GH、ZEN-L 12GHW
• ZEN-L 15GH、ZEN-L 15GHW
• ZEN-L 20GH、ZEN-L 20GHW
• オプション：リフティングハンドルキット（4個）、ZENホイールキット、VULKOLLAN保護セット。

技術仕様（表）
特性 | ZEN-L 12W | ZEN-L 12 | ZEN-L 15W | ZEN-L 15 | ZEN-L 20W | ZEN-L 20 | ZEN-L 12GH | ZEN-L 12GHW | ZEN-L 15GH | ZEN-L 15GHW | ZEN-L 20GH | ZEN-L 20GHW
遠心力 | 12 kN | 12 kN | 15 kN | 15 kN | 20 kN | 20 kN | 12 kN | 12 kN | 15 kN | 15 kN | 20 kN | 20 kN
寸法 (mm) | 350 x 520 x 820 | 350 x 520 x 820 | 500 x 588 x 940 | 500 x 588 x 940 | 500 x 588 x 940 | 500 x 588 x 940 | 350 x 520 x 820 | 350 x 520 x 820 | 500 x 588 x 940 | 500 x 588 x 940 | 500 x 588 x 940 | 500 x 588 x 940
エンジン | ENAR G210FA | ENAR G210FA | ENAR G210FA | ENAR G210FA | ENAR G210FA | ENAR G210FA | HONDA GX160 | HONDA GX160 | HONDA GX160 | HONDA GX160 | HONDA GX160 | HONDA GX160
振動速度 (v.p.m.) | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800 | 5.800
水タンク | Yes | No | Yes | No | Yes | No | No | Yes | No | Yes | No | Yes
重量 | 65 Kg | 63 kg | 85 kg | 83 kg | 92 kg | 92 kg | 63 kg | 65 Kg | 83 kg | 85 kg | 90 kg | 92 kg

用途
ZEN-L一方向振動プレートは、狭いトレンチなどの狭所でのアスファルト、軽い混合土、インターロッキング舗装の締固めに最適です。コンパクトな設計と複数のプレート幅、輸送オプションにより、都市部の作業や軽作業の舗装工に適しています。

仕様 / 技術データ

• シリーズ：ZEN-L。
• 振動周波数：5.800 vib/min。
• プレート幅：350 mm および 500 mm。
• 遠心力：モデルにより 12 kN、15 kN、20 kN。
• エンジンオプション：ENAR G210FA または HONDA GX160（モデルによる）。
• 水タンク：Wバリアントに搭載（モデルによる）。
• 寸法（例）：350 x 520 x 820 mm（350 mmプレート）；500 x 588 x 940 mm（500 mmプレート）。
• 運転重量：モデルによって 63 kg〜92 kg。
• オプション：リフティングハンドルキット（4個）、ZENホイールキット、VULKOLLAN保護セット。
