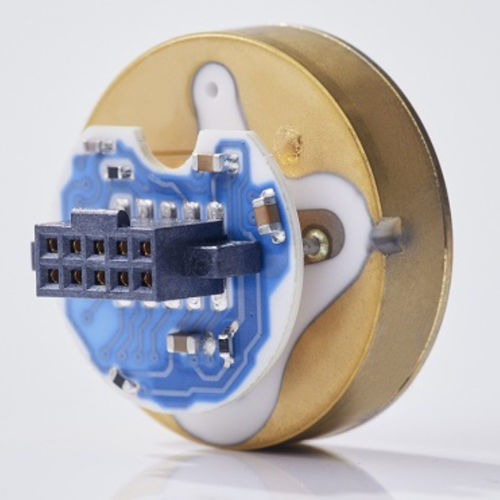

圧縮ロードセル Ceracore USC30

ボタン型静電容量式デジタル

製品概要
容量式セラミック測定セル Ceracore USC30 は、Endress+Hauser の圧力計器や顧客仕様のアセンブリにおける検出要素として用いられます。幅広い媒体と条件で安定して構成可能な測定プラットフォームを提供します。

Ceracore USC30 の概要

• センサーベース要素と膜との間の特許取得済み金属アクティブはんだ接続。
• 工場出荷時にプリセット（ダンピング、ターンダウン、測定範囲など）、線形化および温度補償済み。
• 標準化された測定範囲：0 … 100 mbar ～ 0 … 100 bar。
• 出力オプション：アナログ（ラチオメトリック、絶対）、デジタル（SPI、UART）または組合せ。
• 高純度セラミック（99.9% Al2O3）により化学的に中性で媒体に対する耐性あり。
• 用途に応じた顧客側での設定が可能。

主な特長

• 外径：17.5 mm。
• 標準測定範囲 0 … 100 mbar ～ 0 … 100 bar。
• センサーベース要素と膜の特許取得済み金属アクティブはんだ接続。
• 設置感度を低減するためのセンサーベース要素の金属コーティング。
• 高純度セラミック（99.9% Al2O3）；ドライ測定セル（油不使用）；真空耐性。
• 高い過負荷耐性；線形化および温度補償済み出力。

通信インターフェース

• アナログ出力信号
  • ラチオメトリック
  • 絶対
• デジタル出力信号
  • SPI
  • UART
• デジタルおよびアナログ出力の組合せが可能。
• スイッチング出力。
• 温度出力。

用途別設定

• 工場でのプリコンフィギュレーション（ダンピング、ターンダウン、測定範囲等）。
• 分解能と消費電力を最適化するための測定レート調整。
• 顧客側での設定が可能。
• 圧力および温度信号の出力が可能。
• 消費電流 < 1.6 mA。

安全性

• 自己監視機能を持つ測定セルにより安全性を向上。
• 安全なプロトコルによる通信。
• 設置感度の低減。
• 認証対応例：ATEX 等。
• RoHS 準拠；FDA 登録材料。

詳細情報
USC30 に関する技術情報（TI）や製品パンフレットが利用可能です。

技術仕様

• モデル：Ceracore USC30；外径 17.5 mm。
• 測定範囲：0 … 100 mbar ～ 0 … 100 bar（標準化範囲）。
• センサー技術：容量式セラミック測定セル、高純度セラミック（99.9% Al2O3）。
• 構造：センサーベース要素と膜の間の特許取得済み金属アクティブはんだ接続；設置感度低減のための金属コーティング。
• 動作：ドライ測定セル（油不使用）、真空耐性、高い過負荷耐性。
• 出力：線形化および温度補償済み；アナログ（ラチオメトリック、絶対）、デジタル（SPI、UART）、組合せ出力；スイッチング出力；温度出力。
• 構成：工場でプリコンフィギュア（ダンピング、ターンダウン、測定範囲）、顧客側での構成が可能；測定レート調整。
• 消費電力：< 1.6 mA。
• 認証および適合性：ATEX（例）、RoHS、FDA 登録材料。
