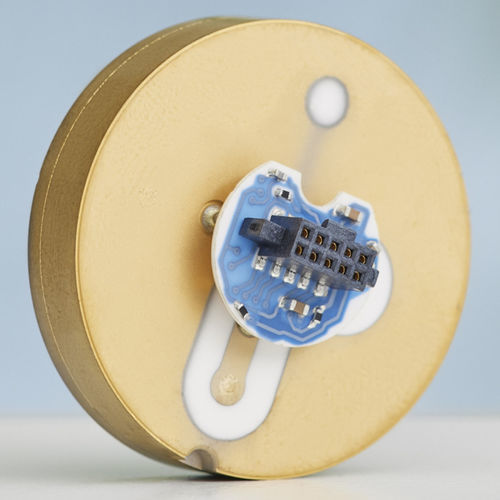

圧縮ロードセル Ceracore USC70

ビーム型静電容量式デジタル

概要
圧力計の中核である静電容量式セラミック測定セルCeracoreは、数百万台のEndress+Hauser圧力計や顧客固有の用途において、コスト効率に優れ、信頼性が高く、安全なプロセス制御を実現します。Ceracore測定セルは優れた性能、用途に応じた柔軟な適応、および安全な測定と長期的な安定性を提供します。

Ceracore USC70の概要

• 外径: 32.4 mm
• 標準化された測定レンジ: 0 … 100 mbar～0 … 40 bar
• 感知素子基部と膜の間の特許取得済み金属能動はんだ接続
• EMC特性を改善し設置感度を低減するための感知素子基部の金属コーティング
• 高純度セラミック（Al2O3 99.9%）製で幅広いプロセスメディアに対して化学的に安定
• 油を用いないドライ構造の測定セル — 真空耐性あり
• 高い過負荷耐性
• 線形化および温度補償された出力

主な特長

• 特許技術 – 感知素子基部と膜の金属能動はんだ接続
• 即使用可能 – 工場出荷時にプリセット（減衰、ターンダウン、測定範囲等）、線形化および温度補償済
• 標準化された測定範囲 – 100 mbar〜40 barで柔軟に適用可能
• 多様な通信 – アナログ（ratiometric, absolute）、デジタル（SPI, UART）または併用出力
• 広い化学耐性 – Al2O3 99.9%により多くのプロセスメディアに耐性
• 顧客設定可能 – 用途に合わせた構成が可能

通信インターフェース

• アナログ出力信号
  • ラチオメトリック（ratiometric）
  • 絶対（absolute）
• デジタル出力信号
  • SPI
  • UART
• デジタルとアナログの出力を組み合わせ可能
• スイッチング出力
• 温度出力

用途別構成

• 工場出荷時にプリコンフィギュア（減衰、ターンダウン、測定範囲、線形化、温度補償）
• 解像度と消費電力を最適化するための測定レート調整可能
• 顧客側での設定変更が可能
• 圧力および温度信号の出力が可能
• 消費電流 <1.6 mA

セキュリティ

• 最大限の安全性を確保する自己監視型測定セル
• 安全なプロトコルでの通信
• 承認例: ATEX
• RoHS準拠
• FDA登録材料の使用

技術仕様

• 型番: Ceracore USC70
• 外径: 32.4 mm
• 測定範囲: 標準化された0 … 100 mbar～0 … 40 bar
• 測定原理: 静電容量式セラミック測定セル
• 材質: 高純度セラミック（Al2O3 99.9%）
• 構造: ドライ測定セル（圧力伝達用オイル不使用）— 真空耐性あり
• 接続技術: 感知素子基部と膜の特許金属能動はんだ接続
• 感知素子基部: EMC特性向上と設置感度低減のための金属コーティング
• 出力: 線形化・温度補償された圧力出力；温度出力はオプション
• アナログ出力: ratiometric, absolute
• デジタル出力: SPI, UART；デジタルとアナログの併用可
• その他出力: スイッチング出力
• 工場プリコンフィギュア: 減衰、ターンダウン、測定範囲、線形化、温度補償
• 測定レート調整可能（解像度 / 消費電力）
• 消費電流: <1.6 mA
• 性能: 高い過負荷耐性
• 安全性/承認: 自己監視、セキュアな通信プロトコル、ATEX承認、RoHS適合、FDA登録材料
