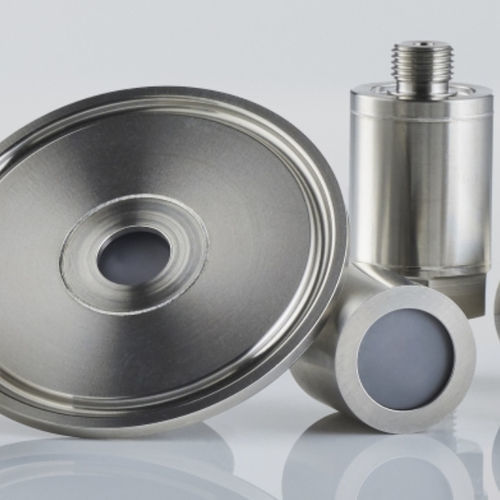

静電容量式圧力伝送器 Ceracore UTC30

セラミックデジタルアナログ

概要
お客様専用の圧力センサにセラミック測定セルを採用できます。セラミックセンサは、専用の電子回路、ハウジング形状、プロセス接続、電気的接続と組み合わせることが可能です。モジュラー設計により、コンフィギュレータで初期構成を作成し、その後メーカーと共同で最終的な圧力センサを仕上げることができます。

Ceracore UTC30 の概要

• 小型設計
  セラミック測定セルはコンパクトな寸法の圧力センサ（直径22 mm～）に組み込めます。
• 標準化された測定レンジ
  100 mbar～100 bar のレンジにより柔軟な適用が可能です。
• 高い過負荷耐性
  高い過負荷耐性を要求する用途に適しています。
• 優れた長期安定性
  高純度セラミック（99.9% Al2O3）により、さまざまなプロセスメディアに対して高耐久かつ化学的に中性です。
• 多様な通信
  出力信号：アナログ（電圧または電流）およびデジタル（SPI、UART）。
• モジュラー設計
  測定セルは顧客固有のハウジング設計と組み合わせることができます。

用途
液体および気体の圧力測定用の圧力トランスデューサー。

特徴
USC30 測定セルに基づく、高純度（99.9%）Al2O3 セラミック製の乾式容量式センサ。

利点

• 高い過負荷耐性
• 優れた長期安定性
• 高い耐腐食性
• 0…0.1 bar ～ 0…100 bar の絶対および相対レンジ
• 最適化された AVT による取り付け影響の低減
• 自動化された製造プロセス
• 工場出荷時のゼロ点およびフルスケール調整
• Tooling キット：顧客システムへの迅速かつ容易な統合のための事前構成ソフトウェアパッケージおよび電子キット

プロセス適合
一般的なプロセス接続バリエーション（衛生用途対応を含む）および各種シールの選択が可能。オープンでモジュラーなシステムによりモジュール背面のバリエーションや封止可能な設計が可能です。圧力センサの外形は自由に設計でき、完成品が顧客製品に適合します。

電気的接続
各種接続方法（コネクタ/ケーブル）および出力信号の選択：電圧または電流出力、ならびにデジタル信号（SPI、UART）。温度出力および切替出力はオプション。

測定レンジ
絶対圧および相対圧用に 100 mbar ～ 100 bar の圧力レンジ。100 bar 範囲内で多数の標準レンジを用意。カスタムレンジの設定が可能。測定セルの性能は用途の要件に合わせて調整されます。

オプション
ATEX/IECEx 部品認証、衛生用途への適合、法的検査対象および MID 対応の用途にも対応可能。最終試験記録、証明書および追加ドキュメントの選択が可能です。

追加情報
パンフレット：カスタムセンサ＆コンポーネント（PDF）。技術情報およびデータシートを提供しています。

特性 / 技術仕様

• モデルベース：Ceracore UTC30（USC30 測定セルに基づく）
• 測定原理：乾式、容量式
• 測定セル材料：高純度セラミック（99.9% Al2O3）
• レンジ：0…0.1 bar ～ 0…100 bar（絶対圧および相対圧）
• 標準レンジ：100 mbar ～ 100 bar（各種の事前構成レンジあり）
• 機械的形態：コンパクトな統合が可能（直径22 mm～）
• 通信 / 出力：アナログ（電圧、電流）、デジタル（SPI、UART）
• オプション出力：温度出力、切替出力
• プロセス接続：一般的な全てのバリエーション、衛生仕様や各種シールを含む
• 認証：ATEX / IECEx 可能；衛生用途、検査対象用途、MID 対応に適合
• 校正：工場出荷時のゼロ点およびフルスケール調整
• 製品の利点：高い過負荷耐性、優れた長期安定性、高い耐腐食性
• 納品 / 統合：モジュラー測定セル、統合用の Tooling キット（ソフトウェア、電子キット）
