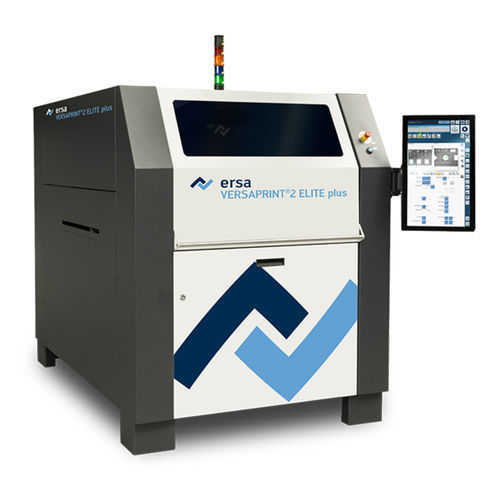

自動スクリ—ン印刷機 VERSAPRINT 2 ELITE plus

ハンダペーストSMT連続

ELITE plusは、SPIシステムがすでにラインにある場合など、全数検査が不要なライン生産に最適で、シンプルな操作性にも優れています。2つの独立したカメラモジュールを備えたサーフェスカメラを装備。異なるタイプの照明により、基板上の難しい構造も認識できます。 基板サイズ (X x Y): 最小.50 x 50 mm、最大680 x 500 mm (検査エリア 550 x 500 mm) 印刷ヘッド：2つの独立したスキージヘッド、連続スキージ力制御、スキージ深さストップ、振り子制限付き サイクルタイム：10秒＋印刷 オプションのステンシルクリーナー：680 x 500 mm スキージ力：0～230 N セットアップ時間：10分未満 基板厚み：0.5～6 mm カメラ基板とステンシルのアライメントと検査用3Dラインスキャンカメラ 製品交換：2分以内 パーツクリアランス：最大35 mm 繰り返し精度+/-繰り返し精度：±12.5 µm @ 6 Sigma グラフィカル・ユーザー・インターフェース：タッチスクリーン ステンシルサイズ：最小450 x 450 mm、最大 737 x 737 mm737 x 737 mm（工具なしで調整可能 印刷精度印刷精度： +/-25 µm @ 6 sigma 実証済みの空圧式スキージクランプと調整可能なステンシルトレイ 実績のあるオーバートップ式クランプ ステンシルボトムクリーナーとサーフェスカメラ 効率性の融合VERSAPRINT 2 ULTRA³は、3D検査を内蔵した世界初のステンシル印刷機です。
