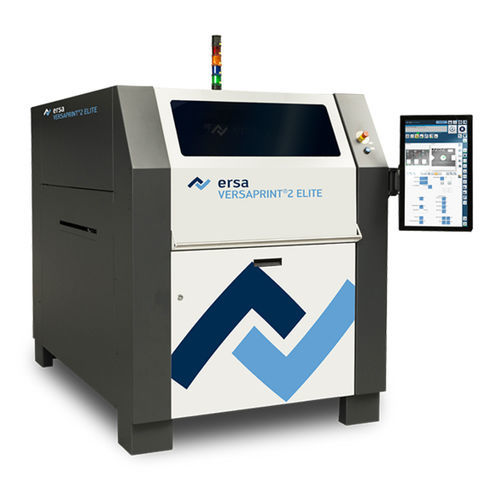

自動スクリ—ン印刷機 VERSAPRINT 2 ELITE

ハンダペーストSMT空圧式

高い検査要求に特に適している 高速2D LISTカメラ搭載のモデル2 ELITEは、100％の検査を必要としないライン生産に最適なプリンターです。例えば、SPIシステムがすでにラインに組み込まれている場合などです。VERSAPRINT 2シリーズのすべてのオプションにアップグレードやレトロフィットが可能です。 基板サイズ (X x Y): 最小50 x 50 mm、最大50 x 50 mm。50 x 50 mm、最大680 x 500 mm (検査エリア 550 x 500 mm) 印刷ヘッド：2つの独立したスキージヘッド、連続スキージ力コントロール、スキージ深さストップ、振り子制限付き サイクルタイム：10秒＋印刷 オプションのステンシルクリーナー：680 x 500 mm スキージ力：0～230 N セットアップ時間：10分未満 基板厚み：0.5～6 mm カメラ基板とステンシルのアライメントと検査用3Dラインスキャンカメラ 製品交換：2分以内 パーツクリアランス：最大35 mm 繰り返し精度+/-繰り返し精度：±12.5 µm @ 6 Sigma グラフィカル・ユーザー・インターフェース：タッチスクリーン ステンシルサイズ：最小450 x 450 mm、最大 737 x 737 mm737 x 737 mm（工具なしで調整可能 印刷精度印刷精度： +/-25 µm @ 6 sigma 実績のある空圧式スキージクランプと調整可能なステンシルトレイ 実績のあるオーバートップ式クランプ ステンシルボトムクリーナーとサーフェスカメラ
