投影容量方式タッチスクリーンモニター ERGO series

マルチタッチスクリーンPCTタッチスクリーン産業用

概要

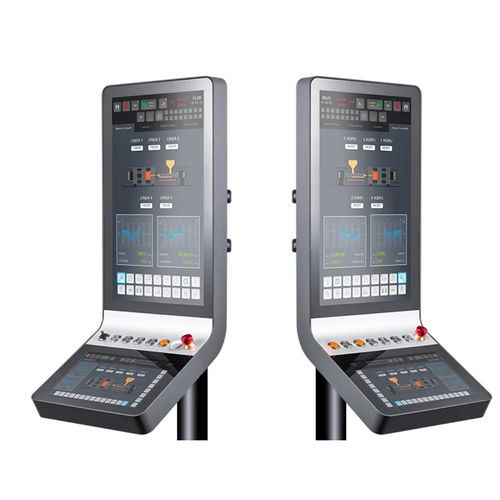

ERGO MONITOR 120は、縦設置に対応した21.5”投射型静電容量式マルチタッチディスプレイを搭載した産業用オペレータステーションです。最大8個の22 mm操作要素とオプションの12.1”タッチキーボードを装着できます。

製品ファミリ
ERGO Monitorシリーズ：統合型モニタにオプションのキーボード拡張と構成可能な制御モジュールを組み合わせた産業用HMI向け製品群です。

主な特長

• 主表示：21.5” true flat 投射型静電容量式マルチタッチ、1920×1080、300 cd/m²、コントラスト5000:1
• オプション第2表示：12.1” true flat 投射型静電容量式マルチタッチ、1280×800、400 cd/m²
• 縦置き・横置き対応、縦置きはVESA 100準拠

• 最大8×22 mm プッシュボタン/拡張（スイッチ、非常停止、USB、RFID等）
• DVI/VGA/HDMI/DP等の映像出力とタッチ制御用USB‑Bを備えたモニタ/PCバリアント
• 前面保護等級IP65、動作温度0…+50 °C、保存温度−20…+65 °C

接続性と拡張

• イーサネット：1 Gb RJ45 ×2（CPU/モジュールによる）
• USB：背面USB 2.0/3.0ポートおよびタッチ用USB‑B
• 映像：選択されたCPU/モジュールによりDVI、VGA、HDMIまたはDisplayPortをサポート

技術仕様（概要）

• 電源：15–36 VDC（PCバリアント）または18–30 VDC（モニタバリアント）
• 消費電力（目安）：約40 W（モニタ）または45–50 W（PCベース）＋表示キーボード最大24 W
• 保護等級：IP65（前面）；認証：CE
• 記憶装置：HDD ≥ 500 GB または SSD ≥ 128 GB（構成可能）

構成とオプション

• ファンレスCPU複数選択可：Celeron J1900 / J3455E / J6412、Intel Core i3／i5／i7系
• メモリ：CPUにより4 GBオンボード〜最大32 GBまで
• 表示用キーボード：HTML5ブラウザ対応の12.1”キャパシティブHMIキーボード

用途と注意

• 産業用HMI、機械制御パネル、オペレータステーション、組込み自動化システム向けに設計
• 縦横いずれの取付にも対応；用途に応じたI/OやCPUオプションで構成可能
