TFTモニター ERGO series

投影容量方式タッチスクリーンマルチタッチスクリーン容量方式タッチスクリーン

概要

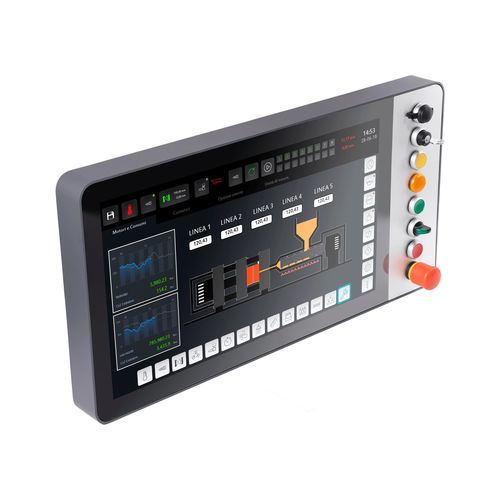

産業用IHM向けのフラット型オールインワンマシンコントロールステーション。ERGO IPC FLATは横向き（ランドスケープ）/縦向き（ポートレート）の両方向に取付可能で、最大8個の操作・表示要素を搭載できます。パネルPCとして統合利用、またはモニタとしての使用を想定し、前面IP65保護を備えます。

特長

• フルスクリーンブラウザ表示に対応した統合HMIプラットフォーム。
• メインディスプレイ：21.5" 真のフラット、プロジェクティブ静電容量式マルチタッチ、1920x1080、300 cd/m²、バックライト寿命50k時間。
• 12.1"ソフトタッチキーボードや追加の12.1"表示領域でレイアウトをカスタマイズ可能。
• 標準22mm機械式入出力ボタン、最大8個の押しボタン拡張に対応。
• CPUオプション：x86（Intel Atom/Celeron/Core）またはLinux対応i.MX6 ARM。
• VESA100取付、ランドスケープ/ポートレート簡易取付、フラットまたは120°人間工学的バージョンあり。
• 前面保護IP65、動作温度0…+50 °C、保存温度-20…+65 °C、結露しないこと（90%）。

モデル / 比較
PC Control ERGO222：さまざまなIntel CPUオプションを持つPCベース制御プラットフォーム、オプションで12" HMIキーボード対応。Monitor ERGO322：DVI/VGA入力を備えたモニタ版、キーボードタッチオプションあり。主な違いは、ERGO222が組込みPC制御と拡張I/Oを重視し、ERGO322が表示中心のモニタ用途に最適化されている点です。

一般仕様 / 機械・環境
ベゼル/シャーシ：アルミベゼル/鋼板シャーシ。取り付け：ポートレート/ランドスケープ。VESA：100。電源：PC Control 15–36 VDC、Monitor 18–30 VDC。消費電力目安：PCベース45–50 W（＋キーボード24 W）；Monitor 40 W（＋キーボード24 W）。認証：CE。

表示 / タッチ / ビデオ
表示：21.5" TFT LED 1920x1080、300 cd/m²、5000:1コントラスト、バックライト50k時間。タッチ：プロジェクティブ静電容量式マルチタッチ、フルガラスオプションあり。ビデオ入力は構成により（VGA/DP/HDMI/DVI）異なります。

コンピューティング / インターフェース
OS（PC Control）：Windows 7 / Windows 10 / WES7。ARMバリアント向けにLinux選択可。CPU例：J1900、J3455、Celeron J6412、Intel Core i3/i5/i7（ファンレス構成）。メモリ/ストレージ：オンボード4GB〜最大32GB、HDD/SSD内部オプション（HDD最小500GB / SSD最小128GB）。I/O：USB 2.0/3.0、RS232/RS485、デュアルGigabit Ethernet、各種ビデオ出力を構成可能。

押しボタン拡張
最大8個の22mm押しボタン、非常停止、スイッチ、USB、RFID等のI/O拡張に対応。

技術仕様

• タッチUIとフルスクリーンブラウザ表示をサポートするオールインワンプラットフォーム。
• メインディスプレイ：21.5" マルチタッチ、1920x1080、300 cd/m²、5000:1コントラスト、50k hバックライト寿命。
• タッチ：プロジェクティブ静電容量式マルチタッチ；フルガラスオプション。
• 機構：アルミベゼル、鋼板シャーシ、VESA100；ポートレート/ランドスケープ設置。
• 保護・環境：前面IP65；動作0…+50 °C；保存-20…+65 °C；90%非結露。
• 電源：PC Control 15–36 VDC；Monitor 18–30 VDC；消費は上記参照。
• OSサポート：Windows 7/10/WES7およびARM向けLinux。
• CPU：Atom/CeleronおよびIntel Coreファンレスオプション。
• メモリ・ストレージ：4GB〜32GB、内部HDD/SSDオプション。
• I/O：構成に応じたUSB、シリアル、Ethernet、各種ビデオ出力。
• 認証：CE。
