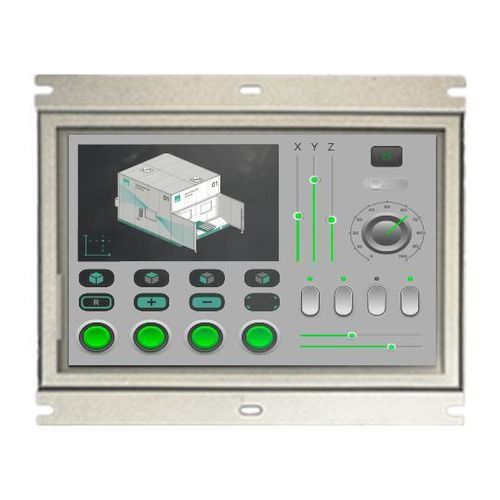

抵抗タッチスクリーンパネルPC EW208

8インチ800 x 600Intel® Celeron J1900

概要
EW208はオープンフレーム構造の産業用PCで、カスタム筐体や既設制御盤への組み込みを想定しています。8インチのコンパクトディスプレイに、背面実装の電子基板を備え、取り付けを簡素化しています。

主な特長

• オープンフレーム設計：外装筐体がなく、顧客のキャビネットに直接組み込み可能。
• 背面実装の電子基板：LCD背面にメインボードを固定し、省スペース化。
• 迅速な取り付け：前面からの組み込み方式によりパネルやキオスクへの素早い設置が可能。
• パッシブ冷却：ファンレス動作で、粉塵や騒音に敏感な環境に適合。
• タッチ機能：4線式抵抗膜方式タッチスクリーン、手袋およびアクティブペンに対応。

技術仕様

• モデル：EW208（Open Frame 8"）
• CPU：Intel J1900、2 GHz
• 冷却：パッシブ（ファンレス）
• RAM：8 GB DDR3
• ストレージ：64 GB SSD
• USB：2 × USB 3.0、2 × USB 2.0
• COM：1 × RS232/485/422、1 × RS232
• Ethernet：2 × Intel I211 10/100/1000 Mbps
• 電源入力：9–36 VDC
• マザーボード消費電力：20 W
• 表示解像度：800 × 600
• 輝度：400 nits
• コントラスト比：ソースに未記載（ページのアーティファクト）
• 表示消費電力：8 W
• アイドル/表示時消費電力：0.5 W
• タッチスクリーン：4線式抵抗膜、シングルタッチ；強化ガラス厚み2 mm；手袋・アクティブペン対応
• 対応OS：Windows 10/11、Linux
• 動作温度：-10 °C〜60 °C
• 使用環境：屋内および屋外（被覆された場所）での使用に適合
• シーリング：表面IP50
• 素材／仕上げ：アルミニウム酸化サンドブラスト処理＋高添加成分鋼板
• 取付方法：オープンフレーム取付
• 認証：CE

用途

• 機械組み込み用のHMI（ヒューマンマシンインターフェース）やオペレーターパネル。
• カスタム筐体を必要とする産業用キオスク、制御盤内組込み表示。
• ファンレス動作と手袋操作が必要な現場機器。

適合性と環境

• CE認証取得。
• 屋内および被覆された屋外での使用範囲に適合。全面的な屋外露出には筐体の防護を確認してください。
• 表面IP50 — 組み込み時の特定のシーリング要件を確認してください。
