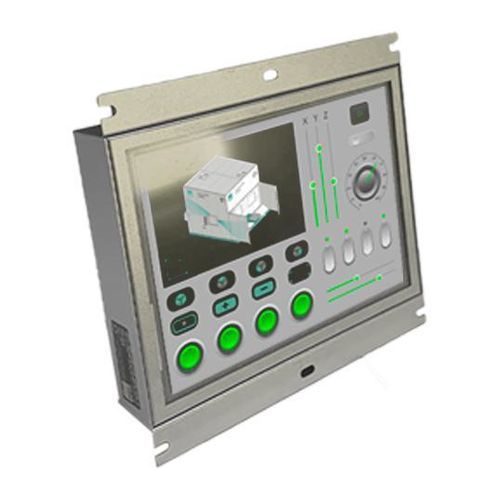

容量方式タッチスクリーンHMI

オ－プンフレーム1024 x 600ARM® Cortex®-A55 Quad-core

製品概要
パネル組み込みやOEM用途向けのオープンフレーム構成を採用した組込みWeb HMI。7" TFTディスプレイ（1024×600）の背面に電子基板を直接取り付け、機械フレーム内に固定することで、既存筐体や操作盤への組み込みを容易にしています。システムはLinux Debian 11をベースに、Kreo HMI Control panelとChromiumを使用します。

主な特長

• 表示：7" TFT、1024×600、16Mカラー、LEDバックライト
• タッチ：静電容量方式（キャパシティブ）
• プロセッサ：RK35568（クアッドコア Cortex-A55）
• メモリ／ストレージ：4GB DDR4、16GB eMMC
• 接続性：1×1Gb + 1×100Mb Ethernet、Wi‑Fi 2.4 / 5 GHz（クライアントモード）、1x RS232/RS485、1x USB3.0 + 1x USB2.0
• 電源：12–32 V DC、消費電力 約10 W
• ベゼル／シャーシ：アルミニウム、パネル取り付け向けのオープンフレーム
• 動作環境：0 … +50 °C、保管 -20 … +60 °C、湿度 <90%（結露しないこと）

用途
産業用オートメーション、機械の操作パネル、オペレータ端末、OEM組み込みなど、コンパクトなオープンフレーム型Web HMIが必要な用途に最適です。レトロフィットやカスタム筐体への適合に向いています。

設置と保守

• オープンフレーム設計により、既存パネルやカスタムフロントパネルへの取り付けが容易
• ディスプレイ背面に電子基板を固定し、コンパクトな設計を実現
• 低消費電力と工業用の動作範囲により統合が容易
• Linux Debian 11ベースのソフトウェアスタック、ChromiumとKreo HMI Control panelにより迅速な展開が可能

技術仕様

• OS: Linux Debian 11
• Kreo HMI Control panel
• アプリケーションソフト: Chromium
• 表示サイズ: 7"（1024×600）
• 表示技術: TFT
• バックライト: LED
• 色数: 16M
• タッチ技術: 静電容量式
• ベゼル／シャーシ: アルミニウム
• プロセッサ: RK35568（Quad-core Cortex-A55）
• RAM: 4GB DDR4
• 内蔵ストレージ: 16GB eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz（クライアントモード）
• COMポート: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• 電源 (Vdc): 12–32 V DC
• 消費電力 (W): 10 W
• 動作温度 (°C): 0 … +50 °C
• 保管温度 (°C): -20 … +60 °C
• 湿度: <90%（結露しないこと）
• 外形寸法 (W/H/D) (mm): 200 x 110 x 28.35
• 重量 (kg): 2 kg
