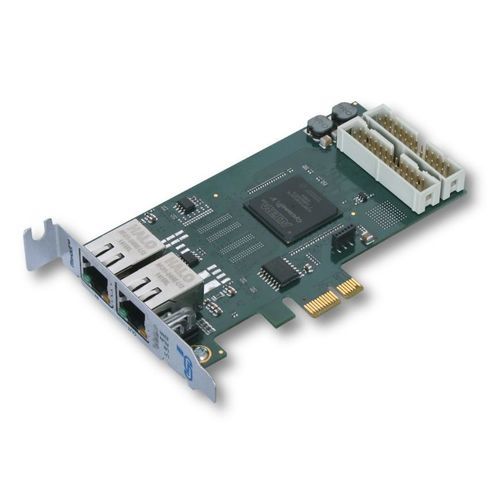

PCI Expressインターフェイス カード ECS-PCIe/FPGA

FPGAイーサネットEtherCAT

PCI Express用EtherCATスレーブインターフェイス - EtherCATスレーブ（ECS）機能でPCI Expressシステムを拡張できます。 - EtherCATスレーブコントローラのメモリ領域は、PCI Expressのアドレス空間に直接マッピングされます。 アドレス空間に直接マッピングされます。 簡単な設定と高速なアプリケーション開発 - esd EtherCATマスタや他のEtherCATマスタを使った簡単な設定 - EtherCATスレーブ情報ファイル (XML形式のESIファイル) を含む例 - esd EtherCATスレーブAPIライブラリとアプリケーション開発のためのサンプルコード を同梱しています。 バスマスタ対応 - FPGAはバスマスタDMAをサポートしており、CPUがプロセスイメージや出力データをホストメモリにコピーする手間を省くことができます。 をホストメモリにコピーする手間を省くことができます。この機能は、EtherCATスレーブスタックesdが使用します。 スタックで使用されます。 ご要望に応じたカスタマイズ - 36点のLVTTL I/Oのうち20点を2.5 VレベルのLVDS I/Oとして10点構成にできます。 - ご要望に応じて、さらにカスタマイズ可能
