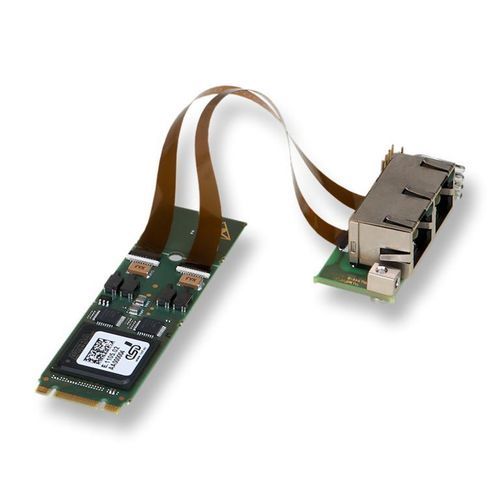

PCI Expressインターフェイス カード ECS-M.2/FPGA

FPGAEtherCATパソコン用

PCI Express® EtherCAT®サブデバイスインターフェース M.2フォームファクタ - 組み込みPCにEtherCATサブデバイス（ECS）機能を追加 - EtherCATサブデバイスコントローラのアドレス空間はPCI Expressアドレス空間に直接マッピングされています - IPCやRaspberry Piのような小型組み込みデバイス向けのM.2フォームファクタ2280または2260 - esdのEtherCATメインデバイスまたは他のメインデバイスによる簡単な設定 - EtherCATサブデバイス情報ファイル（XML形式のESIファイル）のサンプルが提供されます - esdのEtherCATサブデバイスAPIライブラリと迅速なアプリケーション開発のためのサンプルコードが含まれています - FPGAには、出力プロセスイメージデータをホストメモリにコピーするCPUをオフロードするためのバスマスタDMAサポートが含まれています。これはesd EtherCATサブデバイススタックによって利用されます。 - カスタマイズされた構成はリクエストに応じて利用可能です ECS-M.2/FPGAはM.2フォームファクタのEtherCATサブデバイスです。これはAltera® FPGAに実装されたBeckhoff IPコアに基づいており、8つのFMMU、8つの同期マネージャ、60 kBのDPRAM、および64ビットの分散クロックで構成されています。 2つのEtherCATポート（IN/OUT）は、ボードエッジのFFCコネクタを介して利用可能で、付属のブレークアウトアダプタを使用してRJ45ソケットに接続できます。 このモジュールは、CoE、FoE、EoEを含む標準のEtherCATプロトコルをサポートし、PCI Expressホストシステムがメインデバイスによってアクセス可能な柔軟なEtherCAT I/Oノードとして機能することを可能にします。 システム同期のために、EtherCAT分散クロック信号（2x Sync、2x Latch I/Os）は、ブレークアウトアダプタを介して物理I/Oとして提供されます。 納品範囲には、Windows®およびLinux®用のデバイスドライバとともに、バイナリ形式のesd EtherCATサブデバイススタックが含まれています。ドキュメントとアプリケーションの例が提供されます。 特にリアルタイムオペレーティングシステムの追加のオペレーティングシステムのサポートは、リクエストに応じて利用可能です。 この製品は、PCI ExpressカードECS-PCIe/FPGAとしても利用可能です。 Compact PCI® Serial、XMC、およびPMCシステム用のバリアントは、ECS-CPCIs/FPGA、ECS-XMC/FPGA、およびECS-PMC/FPGAとして提供されます。 - バスマスタリング（DMAサポート） - EtherCATサブデバイス対応 - ガルバニック絶縁 - インターフェース：EtherCATサブデバイス、PCIe - フォームファクタ：M.2 - I/O：デジタル出力、デジタル入力 - サポートされているOS：Linux、QNX6/7/8、Windows 10/11 - プロトコル：EtherCAT（CoE、FoE、EoE） - 関連製品：ECS-XMC/FPGA、ECS-PMC/FPGA、EtherCATメインデバイスソフトウェアスタック、EtherCATスレーブ、EtherCATワークベンチ、ECS-CPCIs/FPGA - esd electronicsはEtherCATテクノロジーグループ（ETG）のメンバーです。 技術仕様 / 特徴： - Altera FPGAにEtherCATサブデバイスIPコアを備えたM.2形式のPCIeボード、コネクタボード、ケーブル - WindowsおよびLinux用のドライバ、サブデバイススタックバイナリ、およびドキュメントをCDに含む - バスマスタリング（DMAサポート） - EtherCATサブデバイス対応 - ガルバニック絶縁 - インターフェース：EtherCATサブデバイス、PCIe - フォームファクタ：M.2 - I/O：デジタル出力、デジタル入力 - サポートされているOS：Linux、QNX6/7/8、Windows 10/11 - プロトコル：EtherCAT（CoE、FoE、EoE） - FPGA：Beckhoff IPコアを備えたAltera® - 8 FMMU、8同期マネージャ、60 kB DPRAM、64ビット分散クロック - FFCコネクタを介した2つのEtherCATポート（IN/OUT）、RJ45へのブレークアウトアダプタ - ブレークアウトアダプタを介したDC同期およびラッチ信号用の物理I/O
