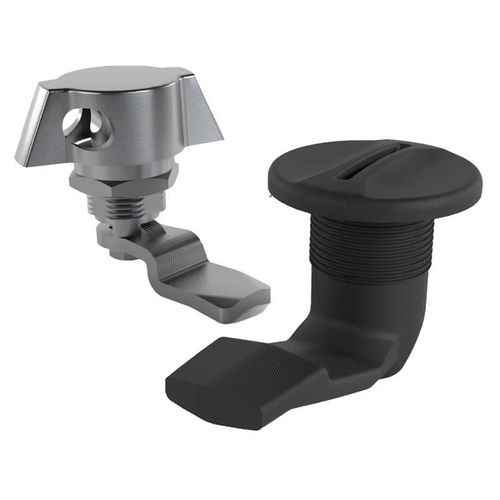

カムラッチ SR5522

ロックシステム1/4 ターン鍵式

製品詳細
ウィングノブ付きクォーターターンラッチは、ドア、キャビネット、エンクロージャー、その他のアクセスポイントを確実に固定するために設計されています。ノブを90度回転させることで操作され、ラッチが係合または解除されるため、頻繁な開閉が必要なアプリケーションに最適です。各ロックには外部シーリングガスケットと組立ナットが付属しています。

取り付けは簡単で迅速に行え、取り付け穴に挿入してナットを締めるだけです。製品ラインナップには、さまざまな材料、仕上げ、グリップ範囲が含まれており、電気エンクロージャー、家具キャビネット、機器カバーなどのさまざまな用途で使用されます。

• 材料: PAおよびダイカスト亜鉛合金
• 仕上げ: クロムメッキおよび黒色粉体塗装

利用可能なバリエーション（選択）

• カム長さ: 25.0 mm, 35.0 mm, 40.0 mm, 45.0 mm（インチでも利用可能: 0.984 in, 1.378 in, 1.575 in, 1.772 in）
• 最大グリップ: 8.5 mm, 14.5 mm, 18.5 mm, 24.5 mm, 26.5 mm, 28.5 mm（インチでも利用可能: 0.335 in, 0.571 in, 0.728 in, 0.965 in, 1.043 in, 1.122 in）
• ボディ材料: ダイカスト亜鉛合金、ナイロン
• 仕上げ: クロムメッキ、黒色粉体塗装

例示的な技術属性（SKUから）

• カム長さ: 40.0 mm (1.575 in)
• ヘッド高さ: 4.5 mm (0.177 in) または 10.0 mm (0.394 in)
• 色: 黒
• 商品コード: 8301300000 または 3926909790
• グリップ範囲: 24.5 mm (0.965 in), 18.5 mm (0.728 in), 28.5 mm (1.122 in), など
• 取り付け穴の長さ: 22.2 mm (0.874 in)
• 取り付け穴の幅: 20.2 mm (0.795 in)
• カム材料: ステンレス鋼（いくつかのバリエーション）
• キータイプ: キーなし（いくつかのバリエーション）

特性 / 技術仕様

• 製品タイプ: ウィングノブ付きクォーターターンラッチ
• 操作: 90度回転で係合/解除
• 用途: ドア、キャビネット、エンクロージャー、電気エンクロージャー、家具キャビネット、機器カバー
• 材料オプション: PA（ポリアミド）、ダイカスト亜鉛合金、ステンレス鋼（カム）
• 仕上げオプション: クロムメッキ、黒色粉体塗装
• グリップ範囲オプション: 8.5 mmから28.5 mm（0.335 inから1.122 in）
• カム長さオプション: 25.0 mmから45.0 mm（0.984 inから1.772 in）
• 取り付け穴: 長さ22.2 mm（0.874 in）、幅20.2 mm（0.795 in）
• 色: 黒
• 商品コード: 8301300000, 3926909790
• 含まれるもの: 外部シーリングガスケットと組立ナット
